Название или условие:

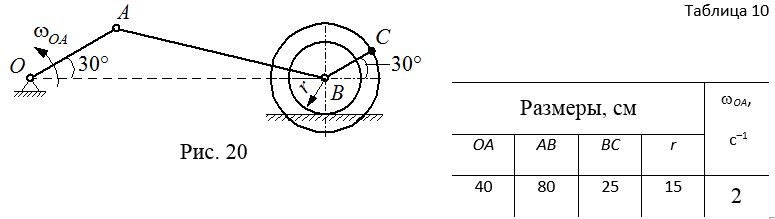

Определение скоростей точек твердого тела при плоском движении
Найти для заданного положения механизма скорости точек А, В, С и угловые скорости всех его звеньев, если известна угловая скорость кривошипа ωOA.

Изображение предварительного просмотра:

Определение скоростей точек твердого тела при плоском движении  <br />Найти для заданного положения механизма скорости точек А, В, С и угловые скорости всех его звеньев, если известна угловая скорость кривошипа ω<sub>OA</sub>.
