Название или условие:

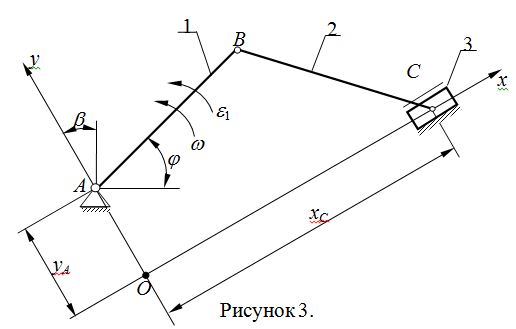

Найти угловую скорость ωВС и угловое ускорение εВС шатуна ВС и скорость v и ускорение a ползуна С кривошипно-ползунного механизма (рисунок 3) при следующих исходных данных:
угол наклона осей координат β=135°;
координаты шарниров А и С: уА=0,09 м, хС=-0,4 м, уC=0,09 м;
угол наклона кривошипа к горизонту φ=30°;
длина кривошипа АВ lAB=0,24 м;
угловая скорость кривошипа ω1=160 рад/с;
угловое ускорение кривошипа ε1=10 рад/с.

Изображение предварительного просмотра:

Найти угловую скорость ω<sub>ВС</sub> и угловое ускорение ε<sub>ВС</sub> шатуна ВС и скорость v и ускорение a ползуна С кривошипно-ползунного механизма (рисунок 3) при следующих исходных данных: <br /> угол наклона осей координат β=135°; <br />координаты шарниров А и С: уА=0,09 м, хС=-0,4 м, уC=0,09 м; <br />угол наклона кривошипа к горизонту φ=30°;<br /> длина кривошипа АВ l<sub>AB</sub>=0,24 м; <br />угловая скорость кривошипа ω<sub>1</sub>=160 рад/с; <br />угловое ускорение кривошипа ε<sub>1</sub>=10 рад/с.
