Артикул: 1149446

Раздел:Технические дисциплины (94793 шт.) >
  Электроника (в т.ч. микроэлектроника и схемотехника) (2590 шт.) >
  Транзисторные каскады (391 шт.)

Название или условие:
Расчет транзисторного каскада
Вариант 35
Дано

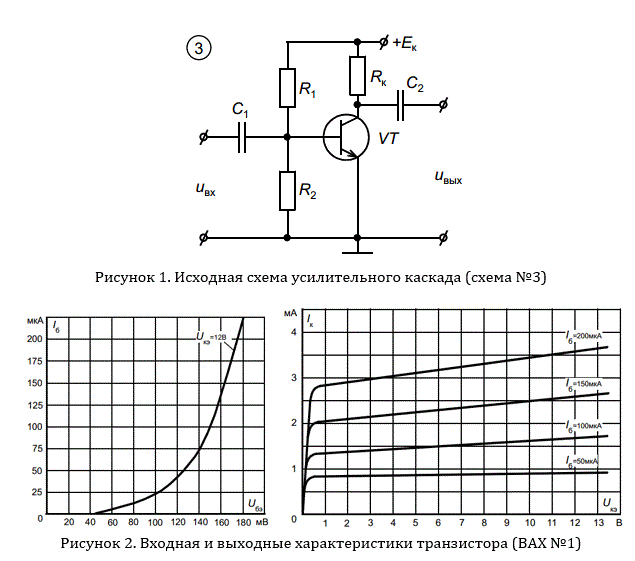

Номер схемы: 3
Номер рисунка ВАХ: 1
Eк=12 В;
Rк=3,0 кОм;
Rн=10 кОм;
Rг=15 Ом;
Iк0=4 мкА;
Mн=Mв=3 дБ;
Cн=50 пФ;
fн=40 Гц;
fв=40 кГц;

Описание:
1. Привести схему усилительного каскада, обозначить токи напряжения на всех элементах в режиме покоя.
2. На выходных характеристиках транзистора построить нагрузочную прямую постоянного тока.
3. В соответствии с классом усиления выбрать рабочую точку на входной динамической характеристике. Определить координаты рабочей точки на нагрузочной прямой постоянного тока.
4. Построить нагрузочную прямую переменного тока на выходных характеристиках. Графически определить максимальную амплитуду неискаженного выходного сигнала, максимальные и минимальные значения коллекторного и базового напряжений, коллекторного и базового токов и максимальную выходную мощность.
5. Рассчитать элементы цепи смещения каскада. Резисторы выбрать из справочника.
6. Определить способ смещения и тип термостабилизации (при ее наличии) положения рабочей точки в заданной схеме усилительного каскада. Указать их достоинства и недостатки.
7. Нарисовать полную схему замещения усилительного каскада на переменном токе в физических параметрах, справедливую во всем частотном диапазоне.
8. Преобразовать схему, полученную в предыдущем пункте в схему замещения усилительного каскада, справедливую на средних частотах.
9. Используя схему замещения каскада на средних частотах, получить выражения и рассчитать параметры каскада: Rвх, Rвых, KU, KU*, Ki, Kp, Umвх.
10. Рассчитать емкость всех конденсаторов в схеме усилительного каскада. Конденсаторы выбрать из справочника.
11. Нарисовать сфазированные диаграммы токов и напряжений в ключевых точках схемы: uвх(t), uвых(t), uкэ(t), uср1(t), uср2(t) , uсэ(t), iб(t), iк(t), iэ(t), uбэ(t), uR1(t), uR2(t), uRб(t), uRэ(t). Рассчитать постоянные составляющие перечисленных токов и напряжений.
12. Предъявить требования к транзистору.
13. Выводы.

Подробное решение в WORD

Изображение предварительного просмотра:

Расчет транзисторного каскада<br /><b>Вариант 35</b><br />Дано <br />Номер схемы: 3 <br />Номер рисунка ВАХ: 1 <br />Eк=12 В; <br />Rк=3,0 кОм; <br />Rн=10 кОм; <br />Rг=15 Ом; <br />Iк0=4 мкА; <br />Mн=Mв=3 дБ; <br />Cн=50 пФ; <br />fн=40 Гц; <br />fв=40 кГц;
