Артикул: 1165332

Раздел:Технические дисциплины (108834 шт.) >
  Электроника (в т.ч. микроэлектроника и схемотехника) (4203 шт.) >
  Транзисторные каскады (572 шт.)

Название или условие:
Лабораторная работа:
УСИЛИТЕЛИ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ. КАСКАД С ОБЩИМ ЭМИТТЕРОМ
1. ЦЕЛЬ РАБОТЫ
Исследование характеристик и параметров усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером. Исследование влияния обратной связи на параметры каскада. Изучение методов измерения параметров усилителей.
Вариант 8 (транзистор BSS72)

Описание:
4. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
4.1. Соберите схему для исследования каскада с общим эмиттером (рис. 30). Источники напряжения и символ заземления находятся в группе «Sources» (второй ряд сверху на панели инструментов); резисторы и конденсаторы – в группе «Basic»; амперметры и вольтметры – в группе «Indicators», транзистор – в группе «Transistors», а осциллограф – в группе «Instruments». Тип транзистора и параметры элементов выберите из табл. 5 согласно номеру рабочего места. Все транзисторы можно найти в библиотеке «Motorol1».
4.2. Измерьте коэффициент усиления по напряжению KU на частоте 1 кГц, для чего, изменяя входное напряжение усилителя U_ВХ (генератор V1), установите выходное напряжение усилителя UВЫХ≈1 В (вольтметр М4).
4.3. Определите коэффициент усиления по току KI =IВЫХ/IВХ. Входной ток усилителя IВХ измерьте амперметром М1, а выходной ток I_ВЫХ – амперметром М3.
4.4. Вычислите коэффициент усиления по мощности KP =KU/KI.
4.5. Найдите входное сопротивление усилителя rВХ=UВХ/IВХ.
4.6. Рассчитайте выходное сопротивление усилителя по формуле (1), предварительно измерив выходной ток IВЫХ (RН) и выходное напряжение UВЫХ (RН) при подключенной нагрузке (резистор R5 и конденсатор С4) и выходное напряжение усилителя U_ВЫХ (RН=∞) в режиме холостого хода (резистор R5 и конденсатор С4 отключены от выхода усилителя). Для обеспечения режима холостого хода достаточно отключить амперметр М3 от конденсатора С2. Убедитесь (с помощью осциллографа), что в режиме холостого хода усилитель не искажает сигнал. Завершив измерения, восстановите исходную схему усилителя.
4.7. Оцените нижнюю fН граничную частоту полосы пропускания усилителя, для чего, уменьшая частоту генератора V1, найдите такое ее значение, при котором выходное напряжение усилителя уменьшится до 0,707 от выходного напряжения на частоте 1 кГц.
4.8. Оцените верхнюю fВ граничную частоту полосы пропускания усилителя, для чего, увеличивая частоту генератора V1, найдите такое ее значение, при котором выходное напряжение усилителя уменьшится до 0,707 от выходного напряжения на частоте 1 кГц.
4.9. Исследуйте влияние отрицательной обратной связи на параметры усилителя, для чего отключите конденсатор С3 и повторите п. 4.2 – 4.8. Сравните параметры усилителя с обратной связью с параметрами усилителя без обратной связи.
4.7. Оцените нижнюю f_Н граничную частоту полосы пропускания усилителя, для чего, уменьшая частоту генератора V1, найдите такое ее значение, при котором выходное напряжение усилителя уменьшится до 0,707 от выходного напряжения на частоте 1 кГц.
4.8. Оцените верхнюю f_В граничную частоту полосы пропускания усилителя, для чего, увеличивая частоту генератора V1, найдите такое ее значение, при котором выходное напряжение усилителя уменьшится до 0,707 от выходного напряжения на частоте 1 кГц.

Подробное решение в WORD+файл MathCad+файл EWB

Поисковые тэги: Electronics WorkBench

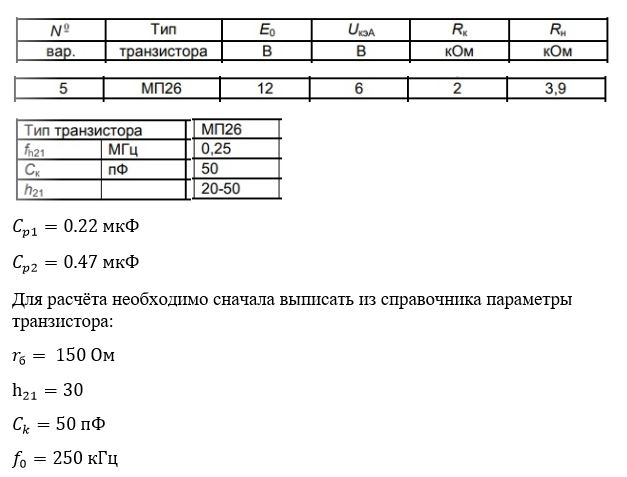

Изображение предварительного просмотра:
