Название или условие:

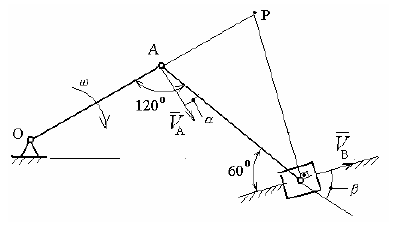

Определить скорость ползуна В для показанного на рисунке положения механизма, если угловая скорость кривошипа ОА равна ω = 10 рад/с, ОА = r = 0,1 м.
Решение выполнить двумя способами:
1. С использованием теоремы о проекциях скоростей двух точек тела.
2. Построением мгновенного центра новостей (МЦС) шатуна АВ.
