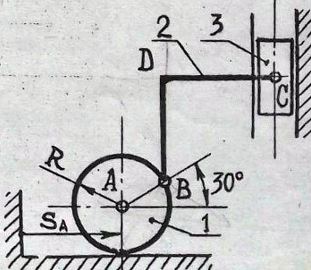

Название:1) найти для момента времени t1 = 1 с с точностью до двух значащих цифр характеристики (модуль, направляющий угол или проекции на оси) векторов скорости и ускорения (V, a) точек А, B, С, D механизма, а также векторов угловой скорости и углового ускорения (ω,ε) всех подвижных звеньев;
2) выполнить проверку результатов решения для скоростей (V, ω) с помощью МЦС катка и шатуна;
3) нанести на рисунок механизма векторы скоростей и ускорений точек, отметить положение МЦС звена 2 и показать круговыми стрелками угловые скорости и угловые ускорения подвижных звеньев механизма;
4) используя найденные характеристики векторов, по векторным формулам снова, но уже в масштабе, построить многоугольники скоростей и ускорений точек В, С, D и убедиться в правильности результатов ранее выполненного решения. Результаты вычислений характеристик векторов ускорения точек и углового ускорения ε2 шатуна 2 полезно проверить с помощью МЦУ.
Вариант 2
Дано: BD = DC = 0.2 м; R = 0.1 м; SA(t)= 0.1t2-0.3t м

Описание:
Всего 12 страниц подробного решения

Изображение предварительного просмотра:

1) найти для момента времени t1 = 1 с с точностью до двух значащих цифр характеристики (модуль, направляющий угол или проекции на оси) векторов скорости и ускорения (V, a)  точек А, B, С, D механизма, а также векторов угловой скорости и углового ускорения (ω,ε) всех подвижных звеньев; <br />2) выполнить проверку результатов решения для скоростей (V, ω) с помощью МЦС катка и шатуна; <br />3) нанести на рисунок механизма векторы скоростей и ускорений точек, отметить положение МЦС звена 2 и показать круговыми стрелками угловые скорости и угловые ускорения подвижных звеньев механизма; <br />4) используя найденные характеристики векторов, по векторным формулам снова, но уже в масштабе, построить многоугольники скоростей и ускорений точек В, С, D и убедиться в правильности результатов ранее выполненного решения. Результаты вычислений характеристик векторов ускорения точек и углового ускорения ε<sub>2</sub> шатуна 2 полезно проверить с помощью МЦУ. <br /> Вариант 2<br />   Дано: BD = DC = 0.2 м; R = 0.1 м; S<sub>A</sub>(t)= 0.1t<sup>2</sup>-0.3t м
