Название или условие:
Маховик вращается вокруг неподвижной оси, перпендикулярной к плоскости рисунка по закону φ = 20 - 8t + t2 , где угол поворота φ измеряется в радианах, переменное время t - в секундах. Положительное направление отсчета угла показано на рисунке (против хода часовой стрелки).
Определить угловую скорость ω и угловое ускорение ε маховика в произвольный момент времени и в момент времени t1=1 с

Изображение предварительного просмотра:

Маховик вращается вокруг неподвижной оси, перпендикулярной к плоскости рисунка по закону φ = 20 - 8t + t<sup>2</sup> , где угол поворота φ измеряется в радианах, переменное время t - в секундах. Положительное направление отсчета угла показано на рисунке (против хода часовой стрелки). <br />Определить угловую скорость ω и угловое ускорение ε маховика в произвольный момент времени и в момент времени t<sub>1</sub>=1 с

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Индивидуальное задание №4.
Вариант 9.

Определение скоростей и ускорений точек твёрдого тела при поступательном и вращательном движениях
Дано: x = 3+80t2, R2 = 120см, r2 = 100 см, R3 = 30см.
Определить скорость, а также касательное, нормальное и полное ускорения точки M механизма в момент времени, когда путь, пройденный грузом, равен S = 20 см .

Индивидуальное задание №4.
Определение скоростей и ускорений точек твёрдого тела при поступательном и вращательном движениях
По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также касательное, нормальное и полное ускорения точки M механизма в момент времени, когда путь, пройденный грузом, равен S=10 см.
Вариант 5

Задача 3. Ведущее звено 1 плоского механизма (кривошип ОА или ОАА1) вращается вокруг оси О с угловой скоростью w1 = 1 рад/с. Для заданного на схеме вашего варианта положения механизма определить скорость точек B, C, D, E (для схем, где точки D, C, E указаны) и угловые скорости звеньев 2, 3, 4, 5. Скорость точек B, D и угловую скорость звена 2 найти графически и с помощью мгновенных центров скоростей. Остальные скорости (линейных точек и угловых звеньев) найти с помощью мгновенных центров скоростей. Присутствующий в схеме диск катится относительно неподвижного основания или подвижных реек без проскальзывания.
ОА = 0,2 м; АВ = 0,4 м; AD = 0,2 м; DE = 0,35 м; r = 0,1 м.

Индивидуальное задание №4
По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также касательное, нормальное и полное ускорения точки M механизма в момент времени, когда путь, пройденный грузом, равен S.
Вариант 2

Нарисовать указанные механизмы в масштабе в соответствии со значениями исходных данных, указанных в таблице.
1. Определить скорости всех точек, указанных на схемах механизмов, а также угловые скорости звеньев механизмов двумя способами: по векторной формуле и с помощью МЦС.
2. Определить ускорения всех точек, указанных на схемах механизмов, а также угловые ускорения звеньев механизмов с помощью векторной формулы.
Во всех вариантах колеса перекатываются без проскальзывания.
Вариант 13

Индивидуальное задание №4.
Определение скоростей и ускорений точек твёрдого тела при поступательном и вращательном движениях
По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также касательное, нормальное и полное ускорения точки M механизма в момент времени, когда путь, пройденный грузом, равен S=50 см.
Вариант 8

Вариант №10
Стержень АВ скользит своими концами по вертикальной и горизонтальной направляющим. К нижнему концу стержня привязана нерастяжимая нить, намотанная на колесо, катящееся по горизонтальной плоскости без скольжения. Считая, что нить не скользит по колесу, определить угловое ускорение стержня и ускорением указанных точек, если в данныф момент времени скорость и ускорение точки А заданы, а стержень составляет с вертикалью угол α. Изобразить на рисунке направления угловых скоростей и угловых ускорений стержня и колеса и ускорения указанных точек.

Задача К–2. Вариант 14.
Определение скоростей и ускорений точек твёрдого тела при поступательном и вращательном движениях.
Дано: механизм состоит из нескольких колёс, находящихся в зацеплении или связанных ременной передачей, и груза 1, привязанного к концу нити, намотанной на одно из колёс.
Определить:
1. В момент времени t=t1 скорость и ускорение груза;
2. Скорость и ускорение точки М одного из колёс механизма;
3. Угловые скорости и ускорения всех колёс механизма.

Задача 6.9.
Шкив А (RA = 30 см, rA = 20 см) соединен со шкивом В (RB = 15 см, rB = 6 см) ремнем. Груз С опускается с переменной скоростью Vc = 12t2 см/с. Найти VD и aM через 1 с после начала движения.

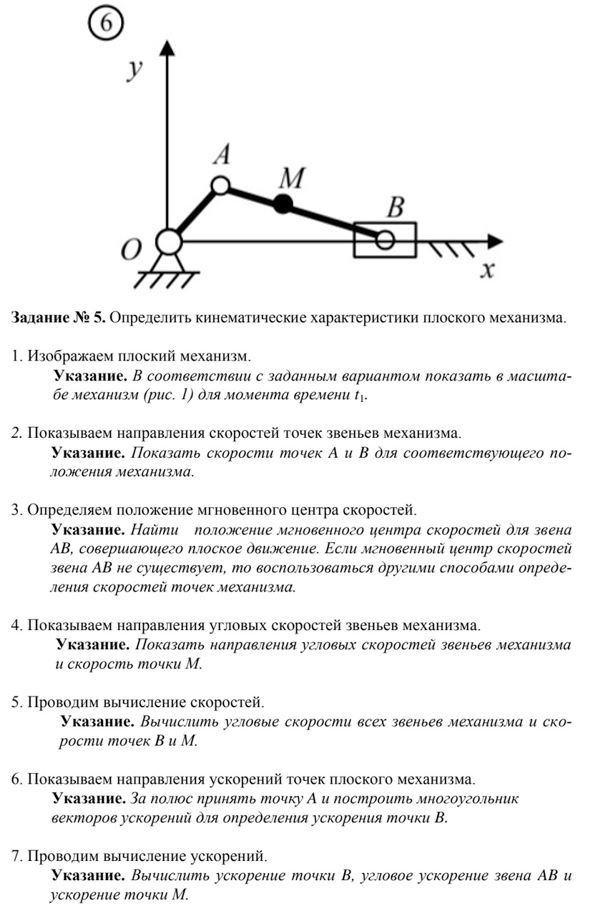

Задание №5. Определить кинематические характеристики плоского механизма.
