Название:Исследовать кинематику движения точки и кинематику движений твердого тела

Описание:
Определить траекторию движения точки M и для момента времени t = 1 с:
1) скорость v и ускорение a;
2) радиальные и трансверсальные составляющие скорости и
ускорения;
3) касательную aτ и нормальную an составляющие ускорения
точки M.

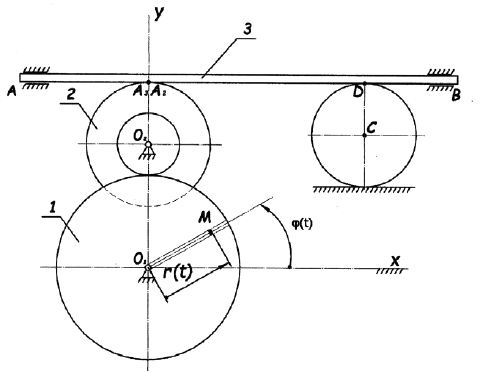

Выполнить чертеж с изображением движения траектории точки M. Указать ее положение для момента времени t = 1 с, найденные
скорости и ускорения, а также их составляющие.
Найти угловые скорости ω и ускорения ε звеньев 1 — 3 механизма, скорости и ускорения точек Ai и для момента
времени t = 1 с указать их на чертеже.
Дано: r(t) = beht2−1, м; ϕ(t) = ht2−1, рад; b = 1 м, h = 1 рад/с2;
R1 = 0,4 м; R2 = 0,2 м; r2 = 0,1 м

Изображение предварительного просмотра:

Исследовать кинематику движения точки и кинематику движений твердого тела

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

1. Определить скорости точек механизма
2. Построить план скоростей
3. Определить ускорения точек механизма
4. Построить план ускорений
Вариант 6
Дано:
lAB=400 мм=0,4 м;
lBC=800 мм=0,8 м;
lAE=250 мм=0,25 м;
lBE=250 мм=0,25 м;
lED=600 мм=0,6 м;
n=210 об/мин;

Дано: АВ = 20 см, АС=6 см, VA = 10 см/с , aA =15 cм/c2. Найти для заданного положения механизма скорости и ускорения точек B и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат. (задача К-3, вариант 20)
Дано: AB = 30 см, AC = 20 см, VA = 20 cм/с, aA = 20 cм/с2. Найти для заданного положения механизма скорости и ускорения точек B и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат. (задача К-3, вариант 12)
Дано: x=c2t2+c1t+c0, R2=40 см, r2=25 см, R3=20 см, x0=9 см, V0=8 см/с, x2=65 см, t1=1 с, t2=2 с. Определить: коэффициенты c1, c2, c3, а также V, a, ω3, ε3, VM, аМ
(задача К-2, вариант 11)

1. Построить положение механизма (вариант схемы выбрать из рис. 3.1) по заданным размерам и углам, приведенным в табл. 3.1.
Примечание. В вариантах 2, 3, 9, 15, 16, 21, 24, 25, 27 заштрихованные треугольники считать равносторонними, в вариантах 11, 23, 29 плоскую фигуру считать прямоугольником, а в вариантах 8, 14, 19 - круговым диском, катящимся без скольжения.
2. По заданной угловой скорости ведущего звена для заданного положения механизма определить линейные скорости всех изображенных точек и угловые скорости его звеньев.
3. По найденным величинам угловых скоростей звеньев и заданной величине углового ускорения ведущего звена определить линейные ускорения точек, изображенных на схеме, и угловые ускорения звеньев механизма.
Вариант 3 подвариант 6

Задача К2
Плоский механизм состоит из стержней 1–4 и ползуна B; O1 и O2 неподвижные шарнирные опоры. Длины стержней: l1 = 0,4 м, l2 = 1,2 м, l3 = 1,4 м, l4 = 0,8 м. Положение механизма определяется углами α = 90°, β = 120°, γ = 90°, φ = 90°, Θ = 60°. Известна угловая скорость стержня 1: ω1 = 3 с-1. Вектор скорости vB направлен от точки B к b, а угловые скорости ω1 , ω4 – против хода часовой стрелки.
Определить скорости vB , vE , ω3.

По заданным уравнениям относительного движения точки S=S(t) по переносящему телу и угловой скорости ω=ω(t) этого тела, приведенным в табл. 2.1, найти абсолютную скорость и абсолютное ускорение точки М в момент времени t1. Варианты расчетных схем изображены на рис. 2.1.
Вариант 3 подвариант 6

Дано: R2 = 35 cм, r2 = 10 см, R3 = 10 см , x0 = 6 см, V0 = 2 см/с, x2 = 111 см, t2 = 3 с, t1 = 2 с, x = c2t2 + c1t + c0
Определить: коэффициенты c0, c1, c2, а также V1, a, aM, V1M (задача К-2, вариант 8)

Определение скоростей и ускорений точек твердого тела при плоском движении
Задание К-3. Найти для заданного положения механизма скорости и ускорения точек В и С.
Вариант 1

Дано: r1= 2 см, R1= 4 см, r2= 6 см, R2= 8 см, r3= 12 см, R3= 16 см, ω2 = 7t - 3t2 , t1=2 c. Найти: скорости v5, ω3, ускорения ε2, aA, a4
