Название:Определить скорость точки A, ускорения точки B и рейки 4, а также угловую скорость и угловое ускорение колеса 3 в момент времени t = 8 с

Описание:

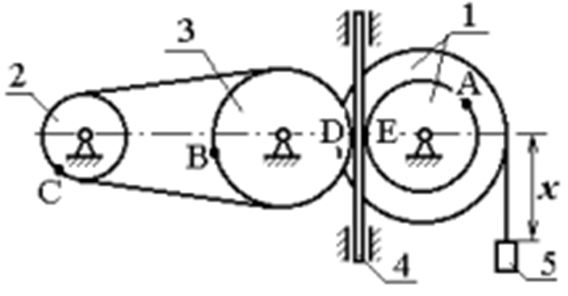

Дано: Груз 5 подвешен на нерастяжимой нити, намотанной на большую ступень колеса 1. Движение груза задано уравнением x = 3t2+t см. Между малой ступенью колеса 1 и колесом 3 зажатая рейка 4, которая движется в вертикальных направляю-щих. Колеса 2 и 3 связаны нерастяжимой ременной передачей. Радиусы колёс r1 = 6 см, R1 = 60 см,

Изображение предварительного просмотра:

Определить скорость точки A, ускорения точки B и рейки 4, а также угловую скорость и угловое ускорение колеса 3 в момент времени t = 8 с
