Артикул: 1167909

Раздел:Технические дисциплины (111406 шт.) >
  Теоретические основы электротехники (ТОЭ) (25228 шт.) >
  Линии с распределенными параметрами (длинные линии) (402 шт.)

Название или условие:
Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

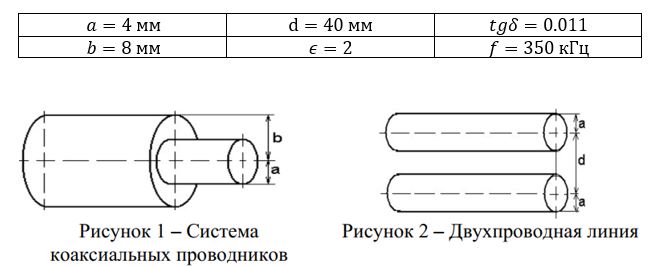

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое Z_В сопротивление;
- фазовую скорость vф и длину волны λ

Описание:
Подробное решение в WORD+файл MathCad

Изображение предварительного просмотра:

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Линия имеет первичные параметры r, L, g, C, длину l, частоту f, мощность в конце линии P2 с коэффициентом мощность cosφ2 при напряжении U2. Числовые данные первичных параметров, длина линии и передаваемая мощность, частота и коэффициент мощности приведены в таблицах Требуется 1. Определить вторичные параметры линии Zλ и γ = α +jβ, а также длину волны λ и скорость υ. 2. Пользуясь уравнениями однородной линии с распределенными параметрами вычислить напряжение, ток, мощность в начале линии и КПД линии. 3. При том же напряжении U2 произвести расчет линии (см п. 2), если она нагружена на характеристическое сопротивление Zc. Вариант 475 Дано R0=0,1 Ом/км; G0=4,5•10-8 См/км; L0=1,35•10-3 Гн/км; C0=9,1•10-9 Ф/км; cosφн=0,92; U2л=110 кВ; P2=75•103 кВт; l=150 км; f=60 Гц;	Параметры кабельной линии R0 = 18 Ом/км, L0 = 10-3 Гн/км, G0 = 10-6 См/км, С0 = 5•10-9 Ф/км. Определить, какую дополнительную индуктивность следуетс включить в линии на каждом километре длины, чтобы она стала линией без искажений? Определить коэффициент затухания и фазовую скорость до и после включения индуктивности для частоты f = 3000Гц.
Лабораторная работа №18 «Исследование электрической цепи с распределенными параметрами» 1. Цель работы Целью данной работы является опытное определение особенностей передачи электроэнергии в цепи с распределенными параметрами.	РАСЧЕТ ОДНОРОДНОЙ ЛИНИИ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ В ПЕРЕХОДНОМ РЕЖИМЕ Линия, имеющая волновое сопротивление ZС1 и длину l1, включается под напряжение UП с прямоугольным фронтом. К линии с ZС1 подключена линия с ZС2 длиной l2, работающая на нагрузку, состоящую из элементов r2, L2, C2. В месте стыка двух линий включен сосредоточенный параметр последовательно (r, L, C) и параллельно (r1, L1, C1) (см. рисунок). Числовые данные параметров линий, параметров сосредоточенных элементов, скорости распространения волн в линиях и напряжения падающей волны UП представлены в таблицах. ТРЕБУЕТСЯ: 1. Начертить схему с изображением линий и сосредоточенных элементов для заданного варианта. 2. Определить закон изменения напряжения и тока в линиях с zС1 и с zС2. 3. Построить эпюры распределения напряжения и тока вдоль линии l1 и l2 для момента времени, когда отраженная от точек 2-2´ волна дойдет до середины линии l1. Вариант 871
Даны первичные параметры линии длиной 100 км R0 = 3 (Ом/км); L0 = 4.4•10-3 (Гн/км); G0 = 0.9•10-5 (См/км); C0 = 0.4•10-8 (Ф/км). Определить при ω= 500 (р/с) вторичные параметры, длину волны и скорость распространения.	Линия имеет первичные параметры r, L, g, C, длину l, частоту f, мощность в конце линии P2 с коэффициентом мощность cosφ2 при напряжении U2. Числовые данные первичных параметров, длина линии и передаваемая мощность, частота и коэффициент мощности приведены в таблицах Требуется 1. Определить вторичные параметры линии Zλ и γ = α +jβ, а также длину волны λ и скорость υ. 2. Пользуясь уравнениями однородной линии с распределенными параметрами вычислить напряжение, ток, мощность в начале линии и КПД линии. 3. При том же напряжении U2 произвести расчет линии (см п. 2), если она нагружена на характеристическое сопротивление Zc. Вариант 497 Дано R0=0,1 Ом/км; L0=1,35•10-3 Гн/км; C0=9,1•10-9 Ф/км; G0=6,5•10-8 См/км; cosφн=0,82; U2л=110 кВ; P2=50•103 кВт; l=130 км; f=60 Гц;

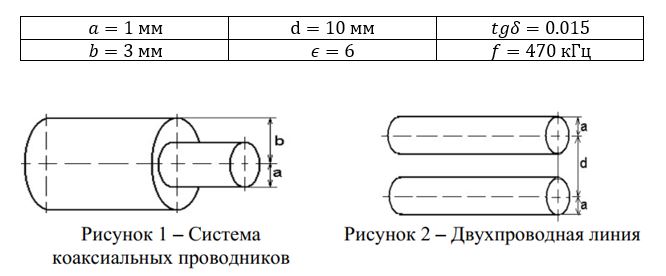

Практическое занятие №5 Параметры длинной линии (электрической цепи с распределенными параметрами) Рассчитать для системы коаксиальных проводников и двухпроводной линии: - первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины; - вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление; - фазовую скорость vф и длину волны λ	Источник гармонической ЭДС с частотой 100 МГц подключен к разомкнутой на конце воздушной линии длиной 250 см. Волновое сопротивление линии 100 Ом. Комплексная амплитуда тока на входе линии 100 мА. Определите комплексную амплитуду напряжения на выходе линии. Постройте осциллограмму напряжения на выходе линии.
