Название или условие:
Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

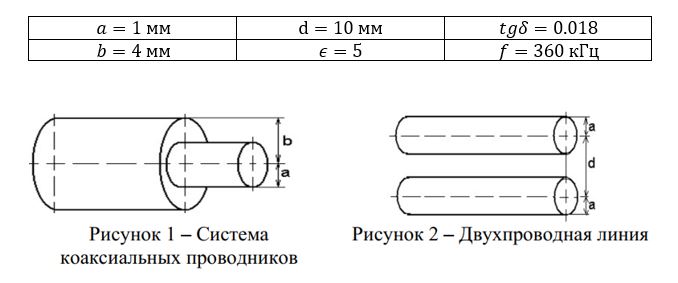

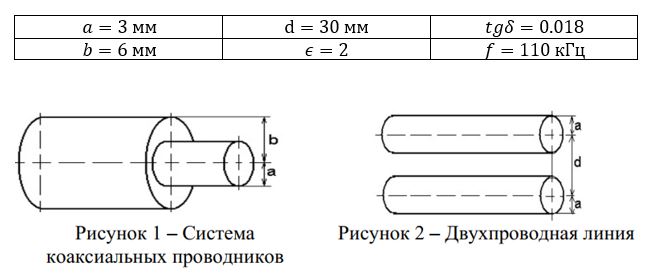

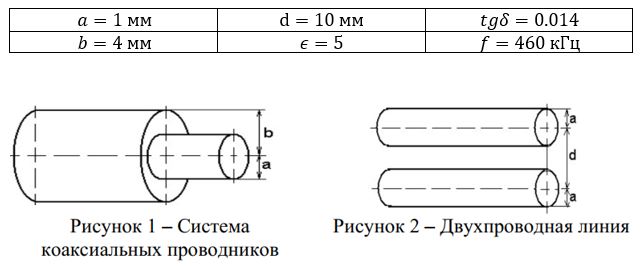

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое Z_В сопротивление;
- фазовую скорость vф и длину волны λ

Описание:
Подробное решение в WORD+файл MathCad

Изображение предварительного просмотра:

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Линия имеет первичные параметры r, L, g, C, длину l, частоту f, мощность в конце линии P2 с коэффициентом мощность cosφ2 при напряжении U2. Числовые данные первичных параметров, длина линии и передаваемая мощность, частота и коэффициент мощности приведены в таблицах Требуется 1. Определить вторичные параметры линии Zλ и γ = α +jβ, а также длину волны λ и скорость υ. 2. Пользуясь уравнениями однородной линии с распределенными параметрами вычислить напряжение, ток, мощность в начале линии и КПД линии. 3. При том же напряжении U2 произвести расчет линии (см п. 2), если она нагружена на характеристическое сопротивление Zc. Вариант 475 Дано R0=0,1 Ом/км; G0=4,5•10-8 См/км; L0=1,35•10-3 Гн/км; C0=9,1•10-9 Ф/км; cosφн=0,92; U2л=110 кВ; P2=75•103 кВт; l=150 км; f=60 Гц;	Задание 1. Запишите уравнения для определения напряжения и тока в любой точке длинной линии, если известны комплексы напряжения и тока: а) в начале линии; б) в конце линии. Опишите все величины, входящие в эти уравнения. 15 бал.
Практическое занятие №5 Параметры длинной линии (электрической цепи с распределенными параметрами) Рассчитать для системы коаксиальных проводников и двухпроводной линии: - первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины; - вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление; - фазовую скорость vф и длину волны λ	Источник гармонической ЭДС с частотой 100 МГц подключен к разомкнутой на конце воздушной линии длиной 250 см. Волновое сопротивление линии 100 Ом. Комплексная амплитуда тока на входе линии 100 мА. Определите комплексную амплитуду напряжения на выходе линии. Постройте осциллограмму напряжения на выходе линии.
Практическое занятие №5 Параметры длинной линии (электрической цепи с распределенными параметрами) Рассчитать для системы коаксиальных проводников и двухпроводной линии: - первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины; - вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление; - фазовую скорость vф и длину волны λ	1. Вычислить комплексные сопротивления и проводимость на единицу длины линии . 2. Вычислить волновое сопротивление и постоянную распространения линии. 3. Определить характер волнового сопротивления: если мнимая часть Im(Zc)<0, то сопротивление имеет емкостной характер и емкость равна Cc=1/[ω•Im(Zc)], если мнимая часть Im(Zc)>0, то сопротивление имеет индуктивный характер и индуктивность равна Lc=Im(Zc)/ω. 4. Вычислить фазовую скорость и длину волны линии. 5. Вычислить параметры секции длинной линии. 6. Построить модель схемы длинной линии из 10 секций. 7. Рассчитать распределение напряжения и тока вдоль линии при согласованной нагрузке и построить график распределения. 8. Рассчитать распределение напряжения и тока вдоль линии при холостом ходе графики распределения амплитуд и фаз напряжения и тока вдоль линии. 9. Рассчитать распределение напряжения и тока вдоль линии при коротком замыкании, результат сохранить в виде текстового файла и построить графики распределения амплитуд и фаз напряжения и тока вдоль линии. К концу линии подключить сопротивление номиналом 1 нОм, его ток будет током короткого замыкания линии. 10. Рассчитать распределение напряжения и тока вдоль линии при активной нагрузке, равной удвоенной действительной части характеристического сопротивления Rн = 2Re(Zc). По полученным результатам построить графики распределения амплитуд и фаз напряжения и тока вдоль линии
РАСЧЕТ ОДНОРОДНОЙ ЛИНИИ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ В ПЕРЕХОДНОМ РЕЖИМЕ Линия, имеющая волновое сопротивление ZС1 и длину l1, включается под напряжение UП с прямоугольным фронтом. К линии с ZС1 подключена линия с ZС2 длиной l2, работающая на нагрузку, состоящую из элементов r2, L2, C2. В месте стыка двух линий включен сосредоточенный параметр последовательно (r, L, C) и параллельно (r1, L1, C1) (см. рисунок). Числовые данные параметров линий, параметров сосредоточенных элементов, скорости распространения волн в линиях и напряжения падающей волны UП представлены в таблицах. ТРЕБУЕТСЯ: 1. Начертить схему с изображением линий и сосредоточенных элементов для заданного варианта. 2. Определить закон изменения напряжения и тока в линиях с zС1 и с zС2. 3. Построить эпюры распределения напряжения и тока вдоль линии l1 и l2 для момента времени, когда отраженная от точек 2-2´ волна дойдет до середины линии l1. Вариант 871	Задача 1 (вариант 10) Линии с распределёнными параметрами Для линии, параметры которой и условия работы заданы, определить: 1. Комплексные напряжение и ток в начале линии, а также коэффициент полезного действия. 2. Приняв заданную линию за линию без потерь (R0=0 и G0 = 0), построить график распределения действующего значения напряжения вдоль линии при заданной нагрузке и при холостом ходе линии или коротком замыкании на выходных зажимах, если напряжение на входе линии равно определенному в п.1. Содержание графической части 1. График U(у) при заданной нагрузке. 2, График U(у) при холостом ходе или КЗ,
Расчет однородной линии с распределенными параметрами в установившемся режиме Линия имеет первичные параметры r, L, g, C, длину l, частоту f, мощность в конце линии Р2 с коэффициентом мощности cos φ2 при напряжении U2. Числовые данные первичных параметров, длина линии и передаваемая мощность, частота и коэффициент мощности приведены в таблицах. ТРЕБУЕТСЯ: 1. Определить вторичные параметры линии Zλ и γ = α + jβ, а также длину волны λ и скорость υ. 2. Пользуясь уравнениями однородной линии с распределенными параметрами вычислить напряжение, ток, мощность в начале линии и КПД линии. 3. При том же напряжении U2 произвести расчет линии (см. п. 2), если она нагружена на характеристическое сопротивление ZС. Вариант 871	Практическое занятие №5 Параметры длинной линии (электрической цепи с распределенными параметрами) Рассчитать для системы коаксиальных проводников и двухпроводной линии: - первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины; - вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление; - фазовую скорость vф и длину волны λ
