Артикул: 1167335

Раздел:Технические дисциплины (110832 шт.) >
  Теоретические основы электротехники (ТОЭ) (24840 шт.) >
  Линии с распределенными параметрами (длинные линии) (393 шт.)

Название или условие:
РАСЧЕТ ОДНОРОДНОЙ ЛИНИИ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ В ПЕРЕХОДНОМ РЕЖИМЕ
Линия, имеющая волновое сопротивление ZС1 и длину l1, включается под напряжение UП с прямоугольным фронтом. К линии с ZС1 подключена линия с ZС2 длиной l2, работающая на нагрузку, состоящую из элементов r2, L2, C2. В месте стыка двух линий включен сосредоточенный параметр последовательно (r, L, C) и параллельно (r1, L1, C1) (см. рисунок).
Числовые данные параметров линий, параметров сосредоточенных элементов, скорости распространения волн в линиях и напряжения падающей волны UП представлены в таблицах.
ТРЕБУЕТСЯ:
1. Начертить схему с изображением линий и сосредоточенных элементов для заданного варианта.
2. Определить закон изменения напряжения и тока в линиях с zС1 и с zС2.
3. Построить эпюры распределения напряжения и тока вдоль линии l1 и l2 для момента времени, когда отраженная от точек 2-2´ волна дойдет до середины линии l1.
Вариант 871

Описание:
Подробное решение в PDF

Изображение предварительного просмотра:

<b>РАСЧЕТ ОДНОРОДНОЙ ЛИНИИ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ В ПЕРЕХОДНОМ РЕЖИМЕ </b><br />Линия, имеющая волновое сопротивление Z<sub>С1</sub> и длину l1, включается под напряжение U<sub>П</sub> с прямоугольным фронтом. К линии с Z<sub>С1</sub> подключена линия с Z<sub>С2</sub> длиной l2, работающая на нагрузку, состоящую из элементов r2, L2, C2. В месте стыка двух линий включен сосредоточенный параметр последовательно (r, L, C) и параллельно (r1, L1, C1) (см. рисунок). <br />Числовые данные параметров линий, параметров сосредоточенных элементов, скорости распространения волн в линиях и напряжения падающей волны U<sub>П</sub> представлены в таблицах. <br />ТРЕБУЕТСЯ: <br />1. Начертить схему с изображением линий и сосредоточенных элементов для заданного варианта. <br />2. Определить закон изменения напряжения и тока в линиях с zС1 и с zС2. <br />3. Построить эпюры распределения напряжения и тока вдоль линии l1 и l2 для момента времени, когда отраженная от точек 2-2´ волна дойдет до середины линии l1.<br /><b>Вариант 871</b>

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

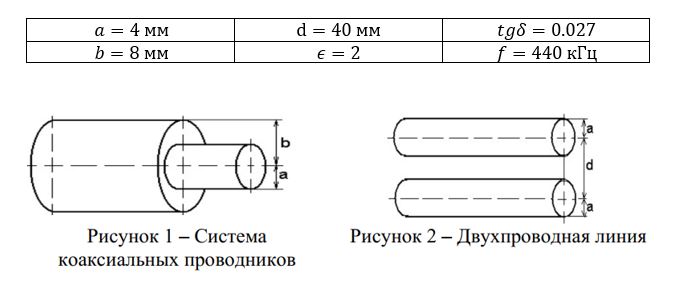

Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление;
- фазовую скорость vф и длину волны λ

Задача 3.4. Установившиеся процессы в линии с распределёнными параметрами.
По заданным в таблице 3.3 параметрам линии (R0; L0; G0; С0), частоте f, длине линии l, комплексным значениям напряжения U2 и 2 I в конце линии, сопротивлению нагрузки Zн требуется:
1. Рассчитать напряжение U1 и ток I1 ̇ в начале линии, активную Р и полную S мощности в начале и конце линии, а также КПД линии.
2. Полагая, что линия п.1 стала линией без потерь (R0 = G0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки в п.1, определить напряжение U1 ̇ и ток I1 ̇ в начале линии, а также длину электромагнитной волны λ.
3. Для линии без потерь п. 2 построить график распределения действующего значения напряжения вдоль линии в функции координаты y.
Вариант 14
Дано
f=4330 Гц;
l=21 км;
R0=102 Ом/км;
C0=4.2•10-9 Ф/км;
L0=6.4•10-3 Гн/км;
G0=3.3•10-6 См/км;
I2=16.3·ej15°22' В;
=800e-j15°22',Ом
Лабораторная работа №18
«Исследование электрической цепи с распределенными параметрами»

1. Цель работы Целью данной работы является опытное определение особенностей передачи электроэнергии в цепи с распределенными параметрами.

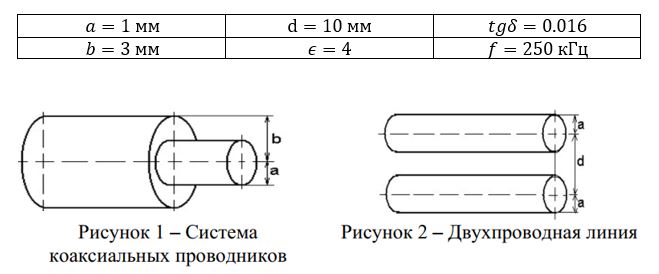

Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление;
- фазовую скорость vф и длину волны λ

2. На конце линии с волновым сопротивлением 100 Ом включена индуктивность 3 мкГн. Изобразите нормированный график распределения амплитуды тока вдоль линии при частоте 108 рад/с. Как оно изменится, если индуктивность нагрузки увеличить в 2 раза?Линия имеет первичные параметры r, L, g, C, длину l, частоту f, мощность в конце линии P2 с коэффициентом мощность cosφ2 при напряжении U2. Числовые данные первичных параметров, длина линии и передаваемая мощность, частота и коэффициент мощности приведены в таблицах
Требуется
1. Определить вторичные параметры линии Zλ и γ = α +jβ, а также длину волны λ и скорость υ.
2. Пользуясь уравнениями однородной линии с распределенными параметрами вычислить напряжение, ток, мощность в начале линии и КПД линии.
3. При том же напряжении U2 произвести расчет линии (см п. 2), если она нагружена на характеристическое сопротивление Zc.
Вариант 497
Дано
R0=0,1 Ом/км;
L0=1,35•10-3 Гн/км;
C0=9,1•10-9 Ф/км;
G0=6,5•10-8 См/км;
cosφн=0,82;
U2л=110 кВ;
P2=50•103 кВт;
l=130 км;
f=60 Гц;  
Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление;
- фазовую скорость vф и длину волны λ

Задание 1. Для длинной линии при частоте 50 Гц известны: γ=10-3·ej80◦ 1/км и Zc=400·ej8◦ Ом. Определите ro и Co. 25 бал.
Даны первичные параметры линии длиной 100 км
R0 = 3 (Ом/км); L0 = 4.4•10-3 (Гн/км); G0 = 0.9•10-5 (См/км); C0 = 0.4•10-8 (Ф/км).
Определить при ω= 500 (р/с) вторичные параметры, длину волны и скорость распространения.
Задание 1. Длинная линия имеет первичные параметры: r0 = 0.1 Ом/км; L0 = 2 мГн/км; G0 = 4•10-8 См/км; C0 = 8•10-9 Ф/км и работает на постоянном токе в режиме согласованной нагрузки. Определите её КПД, если длина линии 600 км.
