Артикул: 1167697
Раздел:Технические дисциплины (111194 шт.) >Теория машин и механизмов (ТММ) (216 шт.)
Название или условие:
Проектирование механизма машиностроительного оборудования (Курсовая работа по ТММ )
Вариант 8-3 (Кулисно-рычажный механизм питателя)
Описание:
В курсовой работе выполнены следующие задания, произведены соответствующие расчёты и выполнены необходимые чертежи и схемы:
-Кинематический анализ рычажного механизма;
-Силовой анализ рычажного механизма;
-Синтез зубчатого механизма;
-Синтез кулачкового механизма.
АННОТАЦИЯ 3
Введение 4
1 Кинематический и силовой анализ рычажного механизма 5
1.1 Структурный анализ 5
1.1.1 Общая характеристика исполнительного механизма машины. 5
1.1.2 Вычисление подвижности механизма. 5
1.1.3 Разложение на структурные группы Ассура. 6
2 Построение плана положений 8
2.1 Построение планов скоростей 9
1.1 Построение планов скоростей 9
1.2 Построение планов ускорений 12
2.2 Кинематические диаграммы 15
2.2.1 График углового перемещения звена 5 15
2.2.2 График угловой скорости звена 5 15
2.2.3 График углового ускорения звена 3 16
3 Силовой анализ механизма 17
3.1 Силовой анализ механизма для 4-го положения (рабочий ход) 17
3.2 Силовой анализ механизма для 8-го положения (холостой ход) 19
4 Исследование движение механизма под действием заданных сил 22
4.1 Приведение сил рычажного механизма 22
4.1.1 Приведение масс рычажного механизма 23
5 Синтез и анализ зубчатого механизма 24
5.1 Кинематическая схема зубчатого механизма 24
5.2 Определение передаточных отношений 25
5.3 Синтез зубчатого зацепления 26
5.3.1 Расчет основных параметров зубчатого зацепления 26
5.3.2 Построение картины зацепления 29
5.3.3 Построение диаграммы коэффициентов скольжения 29
6 Синтез кулачкового механизма 30
6.1 Диаграммы толкателя 30
6.1.1 Расчет углов 30
6.1.2 Построение диаграммы перемещения кулачка. 31
6.1.3 Построение диаграммы аналога скорости. 31
6.2 Определение минимального радиуса. 32
6.3 Построение кулачка 33
Заключение 34
Список использованных источников 35
Подробное решение в WORD+ 4 файла чертежей в КОМПАСе

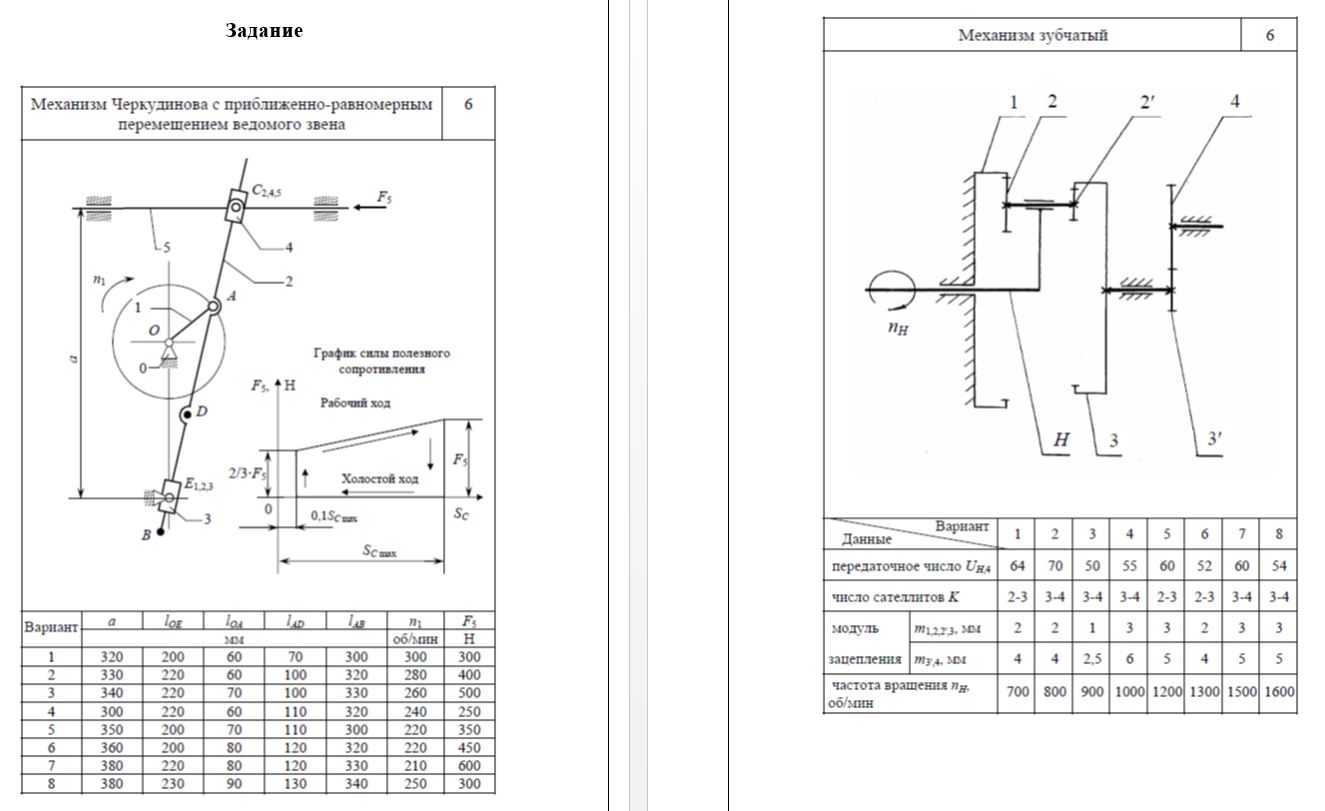

Изображение предварительного просмотра:
