Артикул: 1164669

Раздел:Технические дисциплины (108171 шт.) >
  Сопротивление материалов (сопромат) (688 шт.) >
  Расчет валов (124 шт.)

Название или условие:
1.2. Задание 2. «Кручение»
Для стального вала круглого поперечного сечения, загруженного в соответствии с данными, приведенными в табл. 4.1, необходимо:
а) построить эпюру крутящих моментов;
б) подобрать диаметр вала из условия прочности и условия жесткости, принять [τ] = 80 Мпа; [Θ ] = 1 °/м;
в) построить эпюру углов поворота поперечных сечений вала.
Вариант 282

Описание:
Подробное решение в WORD

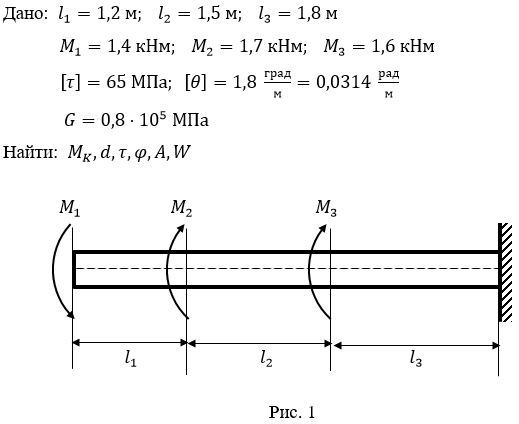

Изображение предварительного просмотра:
