Артикул: 1150787

Раздел:Технические дисциплины (96022 шт.) >
  Электроника (в т.ч. микроэлектроника и схемотехника) (2693 шт.) >
  Транзисторные каскады (426 шт.)

Название или условие:
Контрольная работа 3

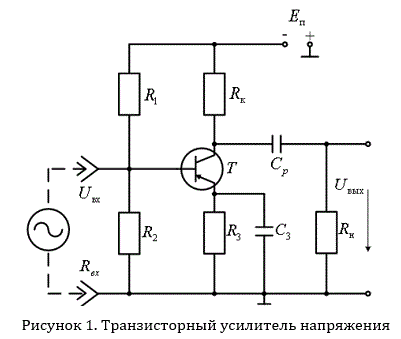

Рассчитать каскад транзисторного усилителя напряжения
Вариант 15
Дано:
U_{(вых м)}=2,1 В;
Rн=400 Ом;
f=120 Гц;
Eп=15 В;

Описание:
Для данного каскада выбираем транзистор
Определим наибольшую возможную амплитуду тока нагрузки I_нм, ток покоя I_k0 и напряжения покоя U_kэ0
Режим работы транзистора определяем по нагрузочной прямой
По выходным характеристикам определяем коллекторный ток, общее сопротивление в цепи эмиттер-коллектор (Rоб), сопротивление коллектора Rк и эмиттера Rэ
Находим входное сопротивление транзистора переменному току
Определяем R1 и R2
Определим, является ли каскад достаточно стабильным
Определяем ёмкость Cэ
Коэффициент усиления каскада по напряжению

Подробное решение в WORD
