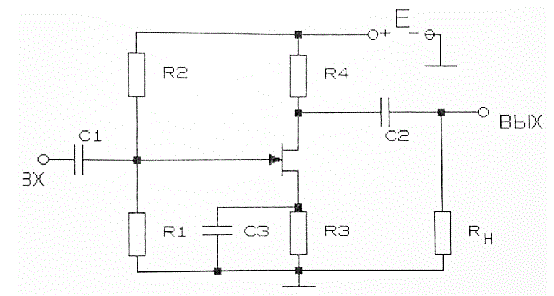

1150601 1. Рассчитайте режим постоянного тока 2. Для найденной рабочей точки определите малосигнальные Y-параметры на низких частотах 3. Рассчитайте рабочие параметры усилителя: Ku, Ki, Kp, Rвх, Rвых на НЧ 4. Определите верхнюю частоту fв полосы пропускания по Ku. Рассчитайте Zвх на частотах fв и 0.1fв. 5. Как повлияет на значения Ku, Rвх (только в диапазоне НЧ) отключение блокировочного конденсатора С3? Вариант 19 Дано: Параметры схемы: E = 12 В; R1 = 10 кОм; R2 = 240 кОм; R3 = 1 кОм; R4 = 4,3 кОм; Rн = 5,1 кОм; Ёмкость нагрузки CH = 10 пФ. Параметры транзистора: Ic нач = 6 мА; Uотс = -2 В; g22 = 20 мкСм; Cзи = 5 пФ; Cзс = 1,5 пФ.

Артикул: 1150601

Раздел:Технические дисциплины (95846 шт.) >
Электроника (в т.ч. микроэлектроника и схемотехника) (2676 шт.) >
Транзисторные каскады (419 шт.)

Название или условие:
1. Рассчитайте режим постоянного тока
2. Для найденной рабочей точки определите малосигнальные Y-параметры на низких частотах
3. Рассчитайте рабочие параметры усилителя: Ku, Ki, Kp, Rвх, Rвых на НЧ
4. Определите верхнюю частоту fв полосы пропускания по Ku. Рассчитайте Zвх на частотах fв и 0.1fв.
5. Как повлияет на значения Ku, Rвх (только в диапазоне НЧ) отключение блокировочного конденсатора С3?
Вариант 19
Дано:
Параметры схемы:
E = 12 В;
R1 = 10 кОм;
R2 = 240 кОм;
R3 = 1 кОм;
R4 = 4,3 кОм;
Rн = 5,1 кОм;
Ёмкость нагрузки CH = 10 пФ.
Параметры транзистора:
Ic нач = 6 мА;
Uотс = -2 В;
g22 = 20 мкСм;
Cзи = 5 пФ;
Cзс = 1,5 пФ.
