Артикул: 1000996

Раздел:Технические дисциплины (57837 шт.) >
  Теоретическая механика (теормех, термех) (1461 шт.) >
  Кинематика (483 шт.) >
  Рычажные механизмы (34 шт.)

Название или условие:
Кинематическое исследование плоского рычажного механизма

Описание:
Требуется: построить планы скоростей и ускорений; определить линейные скорости и ускорения точек, отмеченных на рисунке; угловые скорости и ускорения звеньев 2, 3, 4, 5.

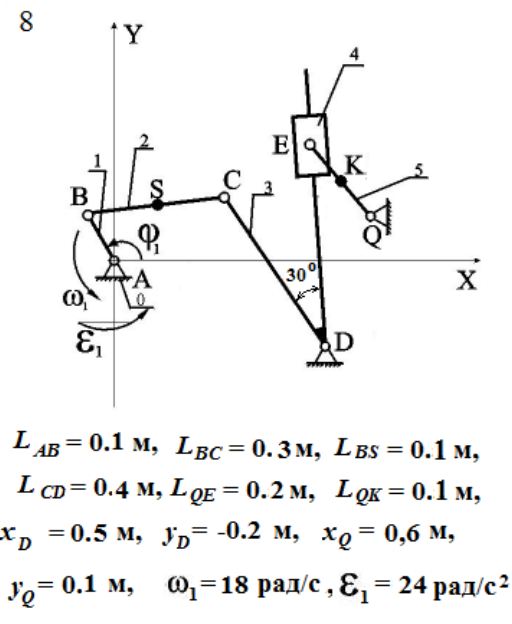

Изображение предварительного просмотра:

Кинематическое исследование плоского рычажного механизма

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задача К5
Плоско-параллельное движение твердого тела

На рис. К5.1-К5.20 показаны схемы механизмов, причем O1A = L1 = 0.4 м; АВ = L2 = 1.4 м; DE = L3 = 1.2 м; O2B = L4 = 0,6 м; AD = DB.
Варианты 1-10
Кривошип O1A вращается вокруг оси O1 с постоянной угловой скоростью ω1 = ωOA = 4 c-1. Для заданного положения механизма построить мгновенные центры скоростей шатунов АВ и DE, найти скорости точек А, В, D, E, угловые скорости указанных шатунов и кривошипа O2B, а также ускорение точки В.
Вариант 6

Задача К2
Плоский механизм состоит из стержней 1-4 и ползуна В, соединенных друг с другом и с неподвижными опорами О1 и О2 шарнирами. Длины стержней: l1 = 0.4 м, l2 = 1.2 м, l3 = 1.4 м, l4 = 0.8 м. Положение механизма определяется углами α, β, γ, φ, Θ, которые вместе с другими величинами заданы в табл. К2. Точка D на всех рисунках и точка К на рис. К2.7-К2.9 находятся в середине соответствующего стержня. Дуговые стрелки на рисунках показывают, как при построении чертежа должны откладываться соответствующие углы, то есть по ходу или против хода часовой стрелки.
Определить величины, указанные в столбце «Найти» табл. К2. Найти также ускорение aA точки А стержня 1, если стержень 1 имеет в данный момент времени угловое ускорение ε1 = 10 с-2.
Вариант 34

Задача К4. Кинематический анализ плоского механизма.
Кривошип O1A вращается с постоянной угловой скоростью ωO1A=2 рад/с.
Определить для заданного положения механизма:
1) скорости точек A, B, C… механизма и угловые скорости всех его звеньев с помощью плана скоростей;
2) скорости точек A, B, C… механизма и угловые скорости всех его звеньев с помощью мгновенного центра скоростей;
3) ускорения точек A и B и угловое ускорение звена AB;
4) положение мгновенного центра ускорений звена AB;
5) ускорение точки M, делящей звено AB пополам.
Схемы механизмов показаны на рис.18 приложения, а необходимые для расчёта данные приведены в таблице 23.
Вариант 0

Дано: ОА = 39 см, АВ = 15 см, АС = 8 см
ωОА = 1с-1, εОА=2с-2, VA=20 см/с, aA= 10 см/с2
Найти скорости и ускорения точек B и С: VB, VC, aB, aC

Кривошип ОА шарнирного четырехзвенника ОАВО1 (рис.) имеет в данный момент времени угловую скорость ωОА = 2 1/с и угловое ускорение εOA = 2.√3 1/с2, ОА = 10 см, АВ = ВО1 = 20 см. Для данного положения механизма определить ускорение точек В и С, а также угловые ускорения звеньев АВ и ВО1; АС = СВ.
Дано: α = 60°, β = 150°, γ = 150°, φ = 90°, = 30°, ω4 = 5 1/c, АД = ВД, l1 = 0,4 м, l2 = 1,2 м, l3 = 1,4 м, l4 = 0,6 м Найти: скорости vA, vE, ωDE, ускорения aA и εAB
Задача К3. Вариант 63
Найти для заданного положения механизма указанные скорости и ускорения
Дано:
l1 = 0.4 м, l2 = 1.2 м, l3 = 1.4 м, l4 = 0.6 м
α = 60°, β = 150°, γ = 150°, φ = 90°, ϴ = 30°
ω4 = 5с-1
Найти: VA, VE, ωDE, aA, εAB

Построение плана скоростей и плана ускорений (в общем виде, без численных данных)
Задача К3 . Кинематический анализ плоского механизма.
Найти для заданного положения механизма скорости и ускорения точек В и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат. Схемы механизмов помещены на рис.17 приложения, а необходимые для расчёта данные9 приведены в таблице 21.
Вариант 0

Задача 7
Дано: α = 0 ; β = 150° ; γ = 90° ;φ = 0 ; θ = 120° ; 1 ω1 = 5с-1 ; 1 ε1 = 8с-1 0,4м, l = 0.4 м; l2 = 1,2 м; l3 = 1,4 м. Найти: υB ; υE ; ωDE ; aB ; εAB
