Артикул №1145557
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 19.02.2020)
1. Рассчитать классическим методом и построить зависимость выходного напряжения от времени при подаче на вход схемы напряжения в виде симметричного знакоположительного меандра с амплитудой 1 В и частотой 2000 рад/с для трех периодов входного напряжения при условии, что при t<0 на схему сигнал не подавался.
2. Рассчитать операторным методом импульсную характеристику схемы, применяю декомпозицию операторного коэффициента передачи по напряжению. По полученной импульсной характеристике рассчитать переходную характеристику схемы, построить обе характеристики.
3. Рассчитать методом интеграла Дюамеля с использованием импульсной характеристики и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1.
4. Рассчитать методом интеграла Дюамеля с использованием переходной характеристики и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1.
5. Рассчитать методом преобразования Лапласа и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1.
6. Совместить и сравнить зависимости и графики, полученные в п.1,3,4,5 и в ДЗ2 для анализа установившегося процесса
Вариант 10в
Дано:
R1=80 Ом;
R2=15 Ом;
R3=5 Ом;
L=64 мГн;
ω=2000 с-1; Um=1 В;

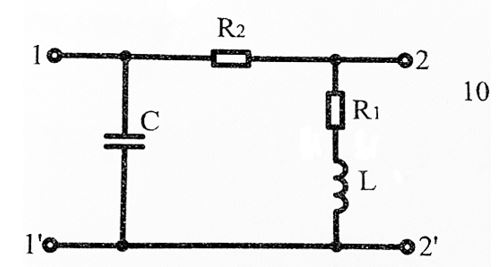

Заданная схема цепи:10

1. Рассчитать классическим методом и построить зависимость выходного напряжения от времени при подаче на вход схемы напряжения в виде симметричного знакоположительного меандра с амплитудой 1 В и частотой 2000 рад/с для трех периодов входного напряжения при условии, что при t<0 на схему сигнал не подавался. <br />2. Рассчитать операторным методом импульсную характеристику схемы, применяю декомпозицию операторного коэффициента передачи по напряжению. По полученной импульсной характеристике рассчитать переходную характеристику схемы, построить обе характеристики. <br />3. Рассчитать методом интеграла Дюамеля с использованием импульсной характеристики и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1. <br />4. Рассчитать методом интеграла Дюамеля с использованием переходной характеристики и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1. <br />5. Рассчитать методом преобразования Лапласа и построить зависимость выходного напряжения от времени при подаче на вход схемы трех периодов сигнала, описанного в п.1. <br />6. Совместить и сравнить зависимости и графики, полученные в п.1,3,4,5 и в ДЗ2 для анализа установившегося процесса <br /><b>Вариант 10в</b><br />Дано:<br />R1=80 Ом;<br /> R2=15 Ом;<br /> R3=5 Ом;<br /> L=64 мГн;<br /> ω=2000 с<sup>-1</sup>; Um=1 В; <br />Заданная схема цепи:10
Поисковые тэги: Операторный метод, Классический метод, Переходная характеристика, Интеграл Дюамеля

Артикул №1145556
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 19.02.2020)
Домашнее задание Д32 по ОТЦ
Вариант 10в
Дано:
R1=80 Ом;
R2=15 Ом;
R3=5 Ом;
L=64 мГн;
ω=1000 с-1;
Um=1 В;
Заданная схема цепи:10

Домашнее задание Д32 по ОТЦ <br /> <b>Вариант 10в</b><br />Дано:<br /> R1=80 Ом; <br />R2=15 Ом;<br /> R3=5 Ом; <br />L=64 мГн; <br />ω=1000 с<sup>-1</sup>; <br />Um=1 В; <br />Заданная схема цепи:10
Поисковые тэги: Баланс мощностей

Артикул №1145522
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 19.02.2020)
Анализ характеристик линейных цепей и линейных преобразований сигналов (курсовая работа)
Рассчитать в общем виде:
- операторную передаточную характеристику цепи;
- комплексную частотную характеристику цепи;
- амплитудно-частотную характеристику цепи;
- фазо-частотную характеристику цепи;
- переходную характеристику цепи;
- импульсную характеристику цепи.
2. Выполнить суперпозиционный анализ сигнала.
3. Рассчитать методом интеграла Дюамеля или операторным методом в общем виде частные реакции цепи и результирующую реакцию. Независимые начальные условия – нулевые (цепь пустая).
4. Составить программу по расчету и построению амплитудно-частотной, фазочастотной, переходной и импульсной характеристик цепи при заданных ее параметрах.
5. Составить программу расчета и построения реакции заданной цепи на заданный сигнал.
6. Вычислить характеристики и реакцию цепи, указанные в п.п. 4 и 5, построить их графики.
Вариант 23

<b>Анализ характеристик линейных цепей и линейных преобразований сигналов </b>(курсовая работа)<br />Рассчитать в общем виде:<br /> - операторную передаточную характеристику цепи; <br />- комплексную частотную характеристику цепи;<br /> - амплитудно-частотную характеристику цепи;<br /> - фазо-частотную характеристику цепи; <br />- переходную характеристику цепи;<br /> - импульсную характеристику цепи. <br />2. Выполнить суперпозиционный анализ сигнала. <br />3. Рассчитать методом интеграла Дюамеля или операторным методом в общем виде частные реакции цепи и результирующую реакцию. Независимые начальные условия – нулевые (цепь пустая). <br />4.  Составить программу по расчету и построению амплитудно-частотной,  фазочастотной,  переходной и импульсной характеристик цепи при заданных ее параметрах. <br />5.  Составить программу расчета и построения реакции заданной цепи на заданный сигнал. <br />6. Вычислить характеристики и реакцию цепи, указанные в п.п. 4 и 5, построить их графики.<br /> <b>Вариант 23</b>


Артикул №1145482
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 15.02.2020)
Симметричный четырехполюсник составлен из резисторов. Входное напряжение U1 = 24 В. Найти напряжение на сопротивлении нагрузки R2 = 8 Ом, если при замыкании нагрузки входной ток I1 = 4 А, а при разрыве I1 = 3 А.


Артикул №1145414
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 13.02.2020)
Лабораторная работа №3
Исследование пассивных линейных четырехполюсников
Цель работы: опытное определение А-параметров четырехполюсника

Лабораторная работа №3<br />Исследование пассивных линейных четырехполюсников<br /><b>Цель работы:</b> опытное определение А-параметров четырехполюсника


Артикул №1145370
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 12.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 929
R = 100 Ом; L = 10 мГ; С = 30 мкФ; f0 = 1 кГц

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 929</b><br />R = 100 Ом; L = 10 мГ; С = 30 мкФ; f0 = 1 кГц


Артикул №1145321
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 834
R = 90 Ом; L = 2 мГ; С = 10 мкФ; f0 = 2 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 834</b><br />R = 90 Ом; L = 2 мГ; С = 10 мкФ; f0 = 2 кГц.


Артикул №1145320
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 723
R = 80 Ом; L = 20 мГн; С = 20 мкФ; f0 = 6 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 723</b><br />R = 80 Ом; L = 20 мГн; С = 20 мкФ; f0 = 6 кГц.


Артикул №1145319
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 653
R = 70 Ом; L = 5 мГ; С = 5 мкФ; f0 = 8 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 653</b><br />R = 70 Ом; L = 5 мГ; С = 5 мкФ; f0 = 8 кГц.


Артикул №1145318
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 612
R = 70 Ом; L = 5 мГн; С = 5 мкФ; f0 = 8 кГц

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 612</b><br />R = 70 Ом; L = 5 мГн; С = 5 мкФ; f0 = 8 кГц


Артикул №1145317
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 531
R = 60 Ом; L = 0.5 мГн; С = 1 мкФ; f0 = 60 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 531</b><br />R = 60 Ом; L = 0.5 мГн; С = 1 мкФ; f0 = 60 кГц.


Артикул №1145316
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 319
R = 40 Ом; L = 1 мГн; С = 10 мкФ; f0 = 40 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 319</b><br />R = 40 Ом; L = 1 мГн; С = 10 мкФ; f0 = 40 кГц.


Артикул №1145315
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 107
R = 20 Ом; L = 2 мГн; С = 10 мкФ; f0 = 20 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 107</b><br />R = 20 Ом; L = 2 мГн; С = 10 мкФ; f0 = 20 кГц.


Артикул №1145314
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 066
R = 10 Ом; L = 1 мГ; С = 5 мкФ; f0 = 10 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 066</b><br />R = 10 Ом; L = 1 мГ; С = 5 мкФ; f0 = 10 кГц.


Артикул №1145313
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 07.02.2020)
На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.
1) начертить исходную схему ЧП;
2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1, Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы;
3) определить коэффициенты А – формы записи уравнений ЧП:
а) записывая уравнения по законам Кирхгофа;
б) используя режимы холостого хода и короткого замыкания;
4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’):
а) через А – параметры;
б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах;
5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП;
6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;
7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0
Вариант 030
R = 10 Ом; L = 1 мГ; С = 5 мкФ; f0 = 10 кГц.

На рис. 5.1 представлена Г-образная эквивалентная схема четырёхполюсника (ЧП), где Z1 – продольное сопротивление, Z2 – поперечное сопротивление.  <br /> 1) начертить исходную схему ЧП; <br />2) свести полученную схему ЧП к Г-образной эквивалентной схеме ЧП, заменив трёхэлементные схемы замещения продольного и поперечного сопротивлений двухэлементными схемами: Z1 = R1 +jX1,   Z2 = R2 +jX2. Дальнейший расчёт вести для эквивалентной схемы; <br />3) определить коэффициенты А – формы записи уравнений ЧП: <br />а) записывая уравнения по законам Кирхгофа; <br />б) используя режимы холостого хода и короткого замыкания; <br />4) определить сопротивления холостого хода и короткого замыкания со стороны первичных (11’) и вторичных выводов (22’): <br />а) через А – параметры;  <br />б) непосредственно через продольное и поперечное сопротивления для режимов холостого хода и короткого замыкания на соответствующих выводах; <br />5) определить характеристические сопротивления для выводов 11’ и 22’ и постоянную передачи ЧП; <br />6) определить комплексный коэффициент передачи по напряжению и передаточную функцию ЧП;<br />7) определить индуктивность и емкость элементов X1, X2 эквивалентной схемы ЧП при f = f0, после чего построить амплитудно-частотную и фазочастотную характеристики ЧП, если частота входного сигнала меняется от f = 0 до f = f0. Построение вести с шагом 0,1∙f0<br /> <b>Вариант 030</b><br />R = 10 Ом; L = 1 мГ; С = 5 мкФ; f0 = 10 кГц.


Артикул №1145259
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 04.02.2020)
Определить импульсную и переходную характеристику цепи, комплексную передаточную функцию, ее модуль (АЧХ) и аргумент (ФЧХ)
Найти: h(t), g(t), H(jω), | H(jω)|, φH - ?

Определить импульсную и переходную характеристику цепи, комплексную передаточную функцию, ее модуль (АЧХ) и аргумент (ФЧХ) <br />Найти: h(t), g(t), H(jω), | H(jω)|, φH - ?
Поисковые тэги: Переходная характеристика

Артикул №1144559
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 12.01.2020)
1. Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты.
2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты.
3. Сравнить результаты расчетов.
Вариант 12
Дано: L1 = 10 мГн, L2 = 50 мГн, C1 = 10 мкФ, C2 = 5 мкФ

1.	Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. <br />2.	Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. <br />3.	Сравнить результаты расчетов.  <br /><b>Вариант 12 </b><br />Дано: L1 = 10 мГн, L2 = 50 мГн, C1 = 10 мкФ, C2 = 5 мкФ
Поисковые тэги: Spice (LTSpice)

Артикул №1144558
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 12.01.2020)
1. Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты.
2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты.
3. Сравнить результаты расчетов.
Вариант 12
Дано: L = L1 = 10 мГн, L2 = 50 мГн, C = C1 = 10 мкФ, C2 = 5 мкФ

1.	Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. <br />2.	Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. <br />3.	Сравнить результаты расчетов.  <br /><b>Вариант 12 </b><br />Дано: L = L1 = 10 мГн, L2 = 50 мГн, C = C1 = 10 мкФ, C2 = 5 мкФ
Поисковые тэги: Spice (LTSpice)

Артикул №1144557
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 12.01.2020)
1. Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты.
2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты.
3. Сравнить результаты расчетов.
Вариант 6
Дано: L = L1 = 10 мГн, L2 = 50 мГн, C = C1 = 10 мкФ, C2 = 5 мкФ

1.	Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. <br />2.	Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. <br />3.	Сравнить результаты расчетов.  <br /><b>Вариант 6 </b><br />Дано: L = L1 = 10 мГн, L2 = 50 мГн, C = C1 = 10 мкФ, C2 = 5 мкФ
Поисковые тэги: Spice (LTSpice)

Артикул №1144556
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Четырехполюсники

(Добавлено: 12.01.2020)
1. Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты.
2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты.
3. Сравнить результаты расчетов.
Вариант 18
Дано: L1 = 10 мГн, L2 = 50 мГн, C1 = 10 мкФ, C2 = 5 мкФ

1.	Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. <br />2.	Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. <br />3.	Сравнить результаты расчетов.  <br /><b>Вариант 18 </b><br />Дано: L1 = 10 мГн, L2 = 50 мГн, C1 = 10 мкФ, C2 = 5 мкФ
Поисковые тэги: Spice (LTSpice)

    Категории
    Заказ решения задач по ТОЭ и ОТЦ
    Заказ решения задач по Теоретической механике

    Студенческая база

    Наш сайт представляет из себя огромную базу выполненных заданий по разым учебным темам - от широкораспространенных до экзотических. Мы стараемся сделать так, чтобы большиство учеников и студентов смогли найти у нас ответы и подсказки на интересующие их темы. Каждый день мы закачиваем несколько десятков, а иногда и сотни новых файлов, а общее количество решений в нашей базе превышает 150000 работ (далеко не все из них еще размещены на сайте, но мы ежедневно над этим работаем). И не забывайте, что в любой большой базе данных умение правильно искать информацию - залог успеха, поэтому обязательно прочитайте раздел «Как искать», что сильно повысит Ваши шансы при поиске нужного решения.

    Мы в социальных сетях:
    ИНН421700235331 ОГРНИП308774632500263
