Артикул: 1168616

Раздел:Технические дисциплины (112113 шт.) >
  Теоретические основы электротехники (ТОЭ) (25899 шт.) >
  Цепи переменного синусоидального тока (6937 шт.)

Название или условие:
ЛАБОРАТОРНАЯ РАБОТА № 4
ИССЛЕДОВАНИЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА Целью работы
является получение экспериментальных данных для расчета и построения векторных диаграмм разветвленной цепи синусоидального тока; закрепление навыков расчета комплексным методом.
Заданные параметры:
напряжение U = 8.5 В;
частота f = 200 Гц;
индуктивность катушки L = 40 мГн;
ёмкость конденсатора C = 33 мкФ.

Описание:
4.2 Содержание и порядок выполнения работы
В лабораторной работе используют: источник синусоидального напряжения из модуля ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР; измерительные приборы блока ИЗМЕРИТЕЛЬ ФАЗЫ; МУЛЬТИМЕТРЫ в режиме измерения синусоидального напряжения; МОДУЛЬ ИЗМЕРИТЕЛЬНЫЙ синусоидального тока (амперметры PA1 и PA3). Пассивные элементы цепи выбирают из блока МОДУЛЬ РЕАКТИВНЫХ ЭЛЕМЕНТОВ.
Частоту f и параметры пассивных элементов задаёт преподаватель. Рекомендуемые значения представлены в таблице 4.1.
Лабораторная работа состоит из двух частей. В первой части выполняют измерения для расчёта и построения векторных диаграмм напряжения и тока разветвлённой цепи синусоидального тока.
Во второй части выполняют опыты для расчета комплексных сопротивлений участков исследуемой цепи. Полученные данные используют для расчета цепи комплексным методом. Результаты расчета сравнивают с данными, полученными в первой части работы.
 Собрать электрическую цепь по схеме, приведенной на рисунке 4.1 протокола измерений. Тумблер SA2 модуля ИЗМЕРИТЕЛЬ ФАЗЫ установить в положение l2.
 Проверить собранную электрическую цепь в присутствии преподавателя.
 Заданные преподавателем величины пассивных элементов установить в блоках МОДУЛЬ РЕЗИСТОРОВ и МОДУЛЬ РЕАКТИВНЫХ ЭЛЕМЕНТОВ. Их величины записать в протокол измерений.
 Включить автоматический выключатель QF блока МОДУЛЬ ПИТАНИЯ и тумблер Сеть модуля ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР. Переключатель Форма установить в положение ~.
4.2.1 Первая часть работы:
 Регулятором Частота модуля ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР, получить заданное преподавателем значения частоты f. Регулятором Амплитуда установить действующее значение напряжения u на выходе модуля 8- 10 В. Записать величины напряжения и частоты в таблицу 1П протокола измерений.
 Изменить действующее значение напряжений u1, u2; токов i1, i2 и i3; активную мощность P, потребляемую цепью, угол φ между напряжением и током на выходе цепи. Измеренные величины занести в таблице 4.2.
 Выполнить предварительные расчёты, указанные в протоколе измерений.
4.2.2 Вторая часть работы:
 Регулятором Амплитуда уменьшить до нуля напряжение на выходе модуля ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР.
 Закоротить участок с напряжением и2. Для этого установить перемычку между гнездами U и com мультиметра РР (мультиметр U2).
 Регулятором Амплитуда модуля ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР установить действующее значение напряжения и на выходе модуля 4-5 В. Записать в табл. 2П результаты измерения U, I, φ модуля ИЗМЕРИТЕЛЬ ФАЗЫ (РР).
 Убрать перемычку.
 Закоротить участок с напряжением u1. Для этого установить перемычку между гнёздами U и com мультиметра PP (мультиметр U1).
 Записать в таблицу 4.3 результаты измерений U, I, φ модуля ИЗМЕРИТЕЛЬ ФАЗЫ (PP).
 Разомкнуть ветвь с током I3 (I3 = 0). Записать в таблицу 4.3 протокола результаты измерений U, I, φ модуля ИЗМЕРИТЕЛЬ ФАЗЫ (PP).
 Восстановить цепь тока I3.
 Разомкнуть ветвь с током I2 (I2 = 0). Записать в таблицу 4.3 результаты измерения U, I, φ модуля ИЗМЕРИТЕЛЬ ФАЗЫ (PP).
 Выполнить предварительные расчёты, указанные в протоколе измерений.
 Протокол измерений утвердить у преподавателя.
 Выключить тумблер Сеть модуля ФУНКЦИОНАТЬНЫЙ ГЕНЕРАТОР и автоматический выключатель QF модуля питания.

4.4 Содержание отчёта
1) Нарисовать схему замещения исследуемой электрической цепи, указать величины параметров цепи
2) По результатам измерений построить в масштабах векторные диаграммы напряжения и тока.
3) Рассчитать токи и напряжения методом преобразований. При расчете из протокола наблюдений взять входное напряжение и комплексные сопротивления ветвей. Все расчеты проводить в комплексной форме. Сравнить результаты расчета с экспериментальными данными (таблица 4.2).
4) Для исследуемой цепи записать в комплексной форме уравнения по законам Кирхгофа. Используя результаты, полученные в п. 3, проверить численно выполнение этих уравнений.
5) Записать уравнения баланса активных и реактивных мощностей. При составлении уравнений расчеты рекомендуется проводить в комплексной форме. Проверить выполнение баланса, используя результаты, полученные в п. 3.

Контрольные вопросы
1. Дайте определения мгновенного значения, амплитуды, периода, частоты, начальной фазы гармонического сигнала, сдвига фаз между напряжением и током.
2. Построить векторную диаграмму токов и напряжений для последовательной и параллельной RLС – цепи.
3. Понятия резистивного, реактивного и полного сопротивления.
4. Как записываются комплексные сопротивления?
5. Как рассчитать комплексную полную мощность?

Подробное решение в WORD+файл MathCad

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:

<b>ЛАБОРАТОРНАЯ РАБОТА № 4 <br />ИССЛЕДОВАНИЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА Целью работы</b> является получение экспериментальных данных для расчета и построения векторных диаграмм разветвленной цепи синусоидального тока; закрепление навыков расчета комплексным методом.<br />Заданные параметры: <br />напряжение U = 8.5 В; <br />частота f = 200 Гц; <br />индуктивность катушки L = 40 мГн; <br />ёмкость конденсатора C = 33 мкФ.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

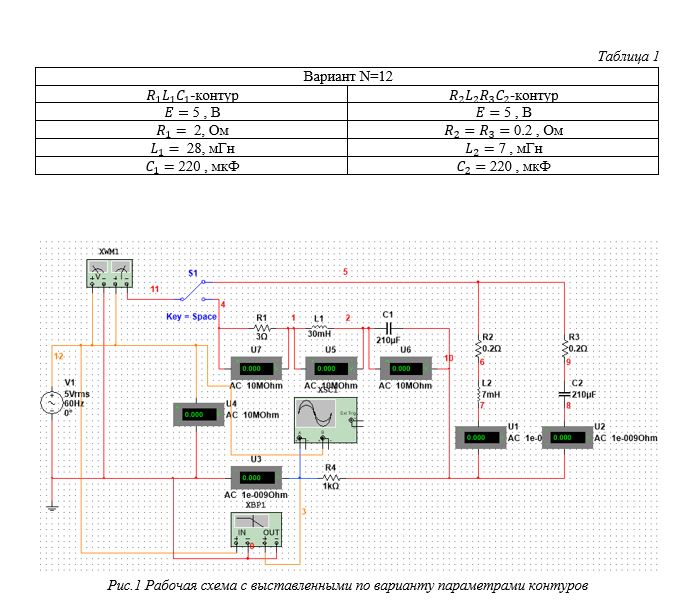

ЛАБОРАТОРНАЯ РАБОТА №3
