Название или условие:
На рис. 3 изображена магнитная цепь электромагнита, широко применяемого в различных электромеханических устройствах, например, реле, магнитных пускателях, контакторах. В табл. 10 в соответствии с номером личного варианта приведены размеры магнитопровода. Наименования ферроматериалов, использованных для изготовления магнитопровода, значения тягового усилия Fт, которое должен обеспечить электромагнит, указаны в табл. 11 в соответствии с номером группового варианта. Кривые намагничивания ферроматериалов приведены в табл. 12. Для всех вариантов обмотка электромагнита имеет число витков W=1000.
ЗАДАНИЕ
1. Изобразить в масштабе заданную магнитную цепь электромагнита, указать её размеры, ферроматериалы.
2. Для данного электромагнита определить величину электрического тока I, обеспечивающую заданное значение тягового усилия Fт.
3. Определить магнитное сопротивление Rм магнитопровода при вычисленном выше значении электрического тока.
4. Определить индуктивность L катушки электромагнита для рассчитанного выше режима его работы.
Вариант 1

Описание:
Подробное решение в WORD+файл MathCad

Изображение предварительного просмотра:

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Рассчитать магнитную цепь: • Составить уравнения по методу двух узлов для определения магнитных потоков во всех ветвях магнитной цепи. • Определить магнитные потоки и значение индукции графическим методом. • Произвести проверку полученных результатов, пользуясь ранее составленными уравнениями. Для первых 15 магнитных цепей взять кривую намагничивания стали 1511 а для остальных 1211) Вариант 11	Задача 3 (вариант 10) Расчет нелинейных магнитных цепей постоянного тока в установившемся режиме Содержание работы Магнитные свойства стали, из которой изготовлены магнитопроводы, определяются кривой намагничивания, заданной в таблице. Схематические изображения с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений тока приведены на рис. 1. Требуется: 1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце табл. 5. 2. Составить систему уравнений для магнитной цепи по законам Кирхгофа. В табл. 5 приняты следующие обозначения: l – длина средней магнитной линии одной ветви магнитной цепи; δ – величина воздушного зазора (его положение в магнитной цепи дано на схемах магнитопроводов); S – сечение участков магнитопровода; wi – число витков в катушках; I – постоянный ток в катушке. Обозначение величины дается с индексом, который указывают, к какой ветви магнитной цепи относятся та или иная величина: индекс 1 – к левой магнитной ветви; 2 – к средней ветви; 3 – к правой ветви.
ЗАДАЧА 7.3 Катушка с ферромагнитным сердечником Вариант 10 Данные 6 I=3,2 А; w=580; l=0,64 м; δ=2,0 мм=0,0028 м; S=30 см2; U=220 В; I=3 А; P=280 Вт; Rs=14 Ом;	ЭЛЕКТРОМАГНИТ ПОСТОЯННОГО ТОКА (Расчетная работа) 1. Рассчитать магнитные проводимости воздушных зазоров МС для начального, промежуточного и конечного (0,1 мм) положений якоря; для начального положения двумя методами (простых фигур и расчетных полюсов). Для воздушных зазоров по путям потоков рассеяния рассчитывается удельная проводимость. Величина технологического зазора Δ = 0,1 мм. 2. Выбрать материал магнитопровода. 3. Составить схемы замещения магнитной цепи (с учетом сопротивления стали и без учета). 4. Определить расчетные коэффициенты выпучивания, рассеяния и производные проводимости рабочих зазоров. Вариант 14

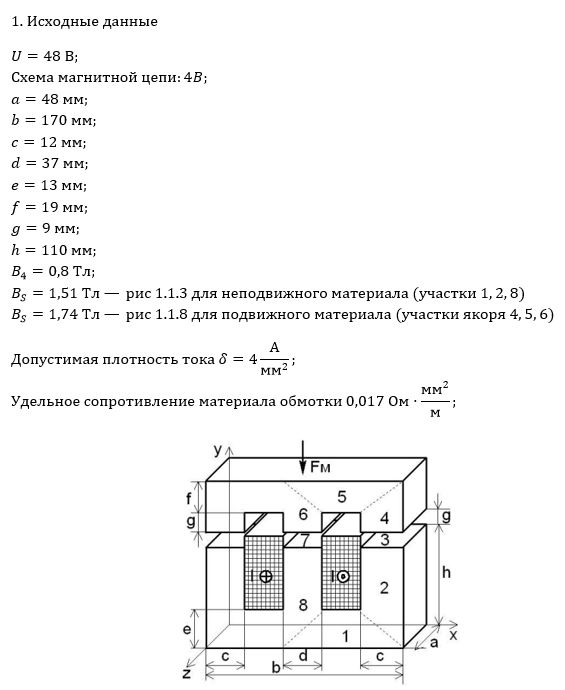

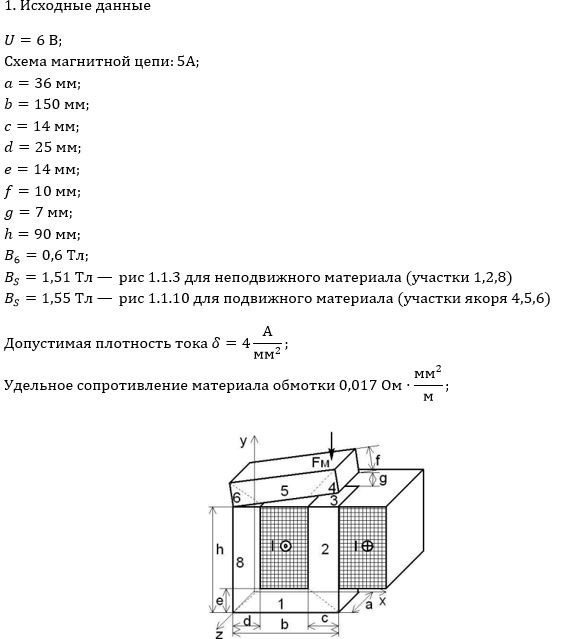

Расчетно-графическая работа №6 «Магнитные цепи. Расчет электромагнита» 1.1 Исходные данные 1.1.1 Геометрические размеры (таблица 1). 1.1.2 Рисунок магнитной цепи (МЦ) (таблица 2). 1.1.3 Материалы МЦ (кривые намагничивания рисунок 1.1). 1.1.4 Магнитная индукция на одном из участков МЦ (таблица 1). 1.1.5 Напряжение питания U, В (таблица 1). 1.1.6 Допустимая плотность тока δ=4/мм2 (таблица 1). 1.1.7 Удельное сопротивление материала обмотки 0,017 Ом⋅мм2 /м. 1.2 Прямая задача Требуется найти 1.2.1 Магнитодвижущую (намагничивающую) силу (МДС) Iw. 1.2.2 Число витков обмотки w. 1.2.3 Абсолютную магнитную проницаемость участков МЦ µai. 1.2.4 Магнитные сопротивления участков МЦ Rмi и МЦ в целом Rм. 1.2.5 Индуктивность обмотки L. 1.2.6 Энергию магнитного поля WM. 1.2.7 Электромагнитную силу (тяговое усилие электромагнита) FM. 1.2.8 Длину и диаметр провода обмотки lпр и dпр. 1.2.9 Сопротивление обмотки активное R. 1.2.10 Ток, потребляемый электромагнитом I. 1.3 Обратная задача 1.3.1 Построить тяговую характеристику электромагнита Fм=fFM(g) и зависимость индуктивности от величины зазора L=fL(g) по трем точкам (g/4, g/2,g), считая неизменной намагничивающую силу Iw, полученную в прямой задаче . Схема 4B	2.6 Задание «Расчет разветвленной магнитной цепи при постоянных токах в установившемся режиме работы» 1. В соответствии с вариантом курсовой работы выбрать на рисунках 2.6.1 – 2.6.3 рассчитываемую схему магнитной цепи (эскиз магнитопровода) при постоянных токах. 2. Определить магнитные потоки в стержнях магнитопровода и значение магнитной индукции в воздушном зазоре. Вариант 28
