Название или условие:
Задача № 3. Расчёт статически определимых балок при изгибе.

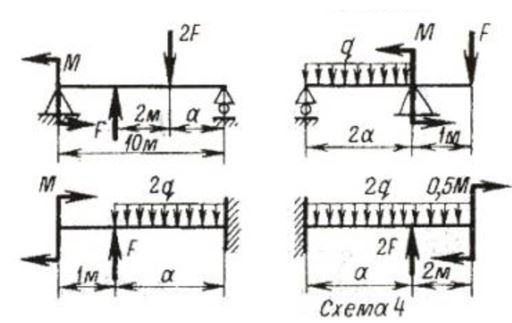

Определить опорные реакции в балке, построить эпюры изгибающих моментов М и поперечных сил Q, подобрать сечение балки из двутавра и балку прямоугольного сечения, используя условие прочности при изгибе.
1. Для заданной схемы статически определимой балки определить опорные реакции и построить эпюры поперечных сил и изгибающих моментов.
2. Из условия прочности по нормальным напряжениям подобрать размеры стальной балки двутаврового сечения и балку прямоугольного сечения при отношении высоты к ширине (h: b = 2: 1). Для двутавровой балки выполнить проверку прочности по касательным напряжениям.
3. Сравнить массы (площади поперечных сечений) полученных балок и сделать вывод о рациональности каждой формы сечения балки с точки зрения экономичного расхода материала.
Допускаемые нормальные и касательные напряжения для стали принять равными: [σ] = 160 МПа, [τ] = 80 МПа.
Геометрические характеристики прокатных профилей выбрать из таблиц сортамента, (Двутавры стальные горячекатаные по ГОСТ 8239 – 89). (Смотри информацию по дисциплине – «Справочная литература»)
