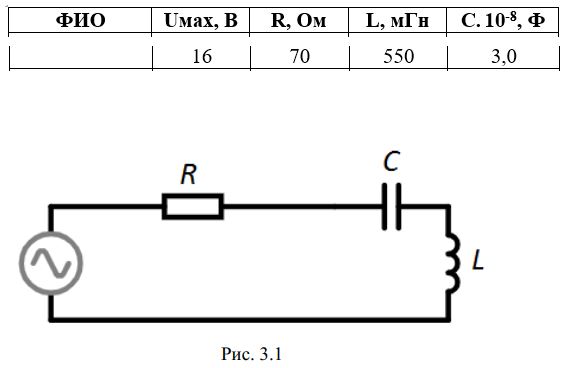

Индивидуальное задание 3.1 Расчёт электрической цепи с последовательным соединением активного сопротивления R , катушки индуктивности с параметрами Rк и Lк и ёмкости конденсатора C при синусоидальном входном напряжении u = Umsin314 t . Дано: Схема электрической цепи рис. 20. Параметры цепи и действующее значение входного напряжения определить по таблице вариантов 1 в соответствии с присвоенным шифром. Определить 1. Действующее значение тока I и напряжений на резисторе UR , катушки индуктивности UК и емкости UC . 2. Мгновенные значения тока i и напряжений на резисторе uR , катушки индуктивности UК и емкости uC . 3. Активную P , реактивную Q и полную мощность S цепи. 4. По результатам расчёта построить векторную диаграмму тока и напряжений. 5. Значение ёмкости Cр при которой в цепи наступает резонанс напряжений. 6. Определить при резонансе действующие значения тока и напряжений. 7. Построить векторную диаграмму тока и напряжений при резонансе. Таблица вариантов 1 Первая цифра шифра: 4 U = 110 В Вторая цифра шифра: 4 RК = 14 Ом LК = 0.315 Гн Третья цифра шифра: 4 R = 50 Ом C = 80 мкФ
 | 2. Подготовка к занятию 2.1. Изучить тему «Последовательное соединение элементов в цепи синусоидального тока» [1. § 2.9; 2.12]. 2.2. Решить задачу. К источнику электрической энергии с напряжением U=10(N+M),B (N – ваш порядковый номер по журналу, M – номер группы), частотой f=50 Гц подключены последовательно элементы с параметрами R=10N,Ом,L=(0.3N),Гн,C=(30/(N-1)),мкФ. Рассчитать индуктивное X_L, емкостное X_C и полное Z сопротивления цепи, ток I, cosφ, мощности P,Q,S. Построить в масштабе векторную диаграмму тока и напряжений. Вариант M=20, N=4 |
