Название или условие:
ЛАБОРАТОРНАЯ РАБОТА №3
ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ С ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕННЫМИ ИНДУКТИВНОЙ КАТУШКОЙ И КОНДЕНСАТОРОМ
ЦЕЛЬ РАБОТЫ
1.1. Опытная проверка основных соотношений для последовательной цепи синусоидального тока, обладающей элементами с активным, индуктивным и емкостным сопротивлениями.
1.2. Ознакомление с явлением резонанса напряжений и условиями, при которых он возникает.

Описание:
4. ПОРЯДОК ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ

4.1. Ознакомиться с используемыми приборами и аппаратурой, занести их технические данные в соответствующую таблицу
отчета.
4.2. Собрать электрическую схему (рис. 1) и дать её проверить
лаборанту. При этом выключатели должны находиться в выключенном состоянии (нижнее положение), а регулятор автотрансформатора Т в положении до упора против часовой стрелки.
4.3. Выключателем Q подключить стенд сети и по указанию
преподавателя автотрансформатором установить напряжение в пределах 90 ... 120 В.
ВНИМАНИЕ! При выполнении работы не касаться оголенных
токоведущих частей, т.к. на отдельных участках цепи напряжение
может достигнуть 200 В.
4.4. Создать режим только активно-индуктивной нагрузки (ХС = 0). Для этого, переведя выключатель SA1 (В1) в верхнее положение, зашунтировать батарею конденсаторов. Результаты измерений
занести в таблицу 1.
4.5. Подбирая величину ёмкости батареи конденсаторов путем
переключения конденсаторов, постепенно увеличивать емкостную
нагрузку. Замеры делать при уменьшении угла фазометра примерно на 10°, в режиме, когда угол сдвига фаз соответствует индуктивной нагрузке. Результаты измерений занести в табл. 1.
.6. Подбирая величину ёмкости батареи конденсаторов добиться того, чтобы в цепи наступил резонанс напряжений (когда
= 0). Результаты измерений занести в табл. 1.
4.7. Продолжая изменять величину ёмкости батареи конденсаторов, исследовать режим емкостной нагрузки. Отсчеты снимать приблизительно через 10°, пока стрелка фазометра не отклонится на максимальный угол.
4.8. Показать преподавателю результаты опытов.
4.9. Разобрать схему, привести в порядок рабочее место.

5. Обработка результатов

6. КОНТРОЛЬНЫЕ ВОПРОСЫ
6.1. В каком случае при последовательном соединении индуктивной катушки и батареи конденсаторов ток будет отставать по фазе от напряжения или опережать его?
6.2. При каких условиях возникает резонанс напряжений?
6.3. Почему при резонансе напряжений ток в цепи будет максимальным?
6.4. От каких факторов зависит коэффициент мощности всей цепи и при каком условии он будет равен единице?
6.5. Потребляется или нет электрическая энергия от источника
питания на создание магнитного и электрического полей при резонансе напряжений?
6.6. Почему резонанс в последовательной RLC-цепи называется резонансом напряжений?
6.7. Какими способами можно добиться резонанса напряжений?
6.8. Где применяется резонанс напряжений? Почему для электрических цепей он может быть вреден?
6.9. Как физически можно объяснить, что в индуктивной катушке ток отстает от напряжения по фазе, а в цепи с конденсатором ток опережает напряжение по фазе? Каково значение этих фазовых углов сдвига для идеальных индуктивности и емкости?
6.10. Объяснить вид полученных кривых I, U2, U3, сos , Р, Q, S
в функции ХС.

Подробное решение в WORD (17 страниц) +файл MathCad



Поисковые тэги: Векторная (топографическая) диаграмма, Резонанс в контурах

Изображение предварительного просмотра:

<b>ЛАБОРАТОРНАЯ РАБОТА №3 <br />ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ С ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕННЫМИ ИНДУКТИВНОЙ КАТУШКОЙ И КОНДЕНСАТОРОМ</b> ЦЕЛЬ РАБОТЫ <br />1.1. Опытная проверка основных соотношений для последовательной цепи синусоидального тока, обладающей элементами с активным, индуктивным и емкостным сопротивлениями. <br />1.2. Ознакомление с явлением резонанса напряжений и условиями, при которых он возникает.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задача 1
Линейные неразветвленные электрические цепи однофазного синусоидального тока

Для заданной электрической цепи (рисунок 12), на зажимы которой подано напряжение

Задание №7
В цепь переменного тока включены активное сопротивление R, катушка индуктивности и конденсатор C. К цепи приложено напряжение U с частотой f. Угол сдвига тока относительно приложенного напряжения - φ. Ток в цепи I, падение напряжения на участках цепи соответственно: активное Ua, индуктивное UL, емкостное UC; мощности, выделяющиеся на участках цепи P, QL, QC, полная мощность цепи S.
Определить:
а) индуктивность или емкость, необходимые для обеспечения заданного угла.
б) действующие и амплитудные значения токи и напряжения на активном и реактивном участках;
в) выражения для мгновенных значений тока и напряжения на активном и реактивном участках;
г) активную, реактивную и полную мощности;
д) построить векторную диаграмму, треугольники сопротивлений и мощности для заданного угла φ.
е) определить частоту, при которой наступает резонанс напряжений.

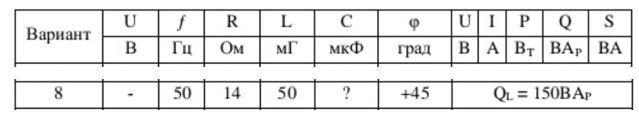

Вариант 8

ЛАБОРАТОРНАЯ РАБОТА №2
НЕРАЗВЕТВЛЕННЫЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА
Цель работы
Практическое ознакомление с установившимися режимами в последовательных RL-, RC-, и RLC-цепях синусоидального тока.
Задание 1. Расчет индуктивного сопротивления катушки XL и емкостного сопротивления конденсатора XC
Задание 2. Настройка схемы
Задание 3. Измерения в цепях с одним элементом
Задание 4. Измерения в RL, RC и RLC ветвях
Вариант 12

ЗАДАНИЕ 8 (укажите один вариант ответа)

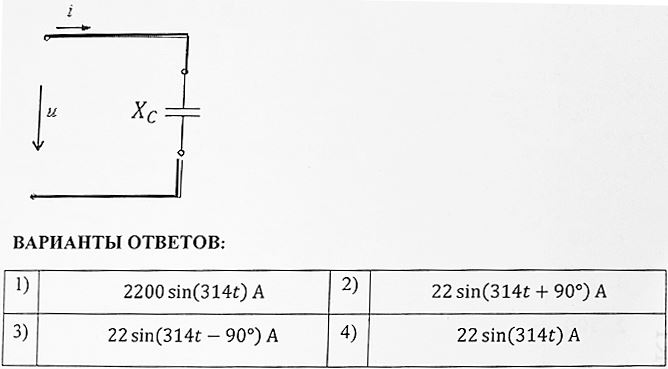

Если приложенное напряжение u(t) = 220sin(314t) В и ёмкость конденсатора C = 320 мкФ, то ток i(t) равен
