Артикул: 1163684

Раздел:Технические дисциплины (107186 шт.) >
  Теоретические основы электротехники (ТОЭ) (22204 шт.) >
  Магнитные цепи (426 шт.)

Название или условие:

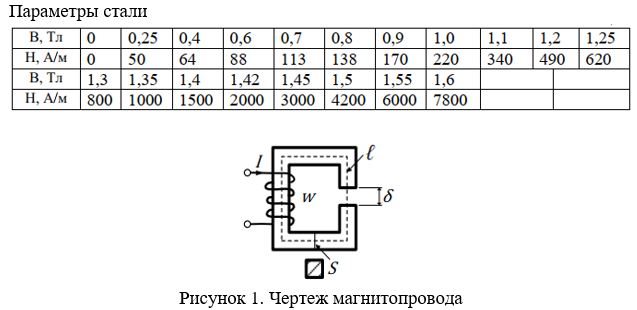

ЗАДАЧА 7.3 Катушка с ферромагнитным сердечником
Вариант 6.5
I=3.2 А;
w=580;
l=0,64 м;
δ=2,0 мм=0,002 м;
S=22 см2;
U=170 В;
I=2 А;
P=180 Вт;
Rs=9 Ом;

Описание:
Требуется
1.1. Пользуясь графоаналитическим методом сложения характеристик, рассчитать магнитный поток и индукцию Ф, В, в сердечнике.
1.2. Вычислить на участках магнитной цепи - в стали и воздушном зазоре –
напряженность магнитного поля Нс, Нδ , магнитное напряжение Uмс, Uмδ , магнитное сопротивление участков Rмс, Rмδ , энергию магнитного поля в стали и зазоре Wмс, Wмδ . Сопоставить результаты и сделать выводы.
2. Катушка рассматривается как нелинейный элемент электрической цепи, по
которой протекает переменный ток, частотой ω=2πf, возбуждающий в сердечнике
переменный магнитный поток, в общем случае, несинусоидальной формы. Если несинусоидальные величины методом гармонической линеаризации заменить эквивалентными синусоидами, то полная схема замещения линеаризованной катушки будет содержать (см. рис. 7.3) четыре параметра: резисторы Rs и Rо, учитывающие тепловые потери в проводе и в сердечнике (на гистерезис и вихревые токи) соответственно, и индуктивные сопротивления Xо=ωLо и Xs=ωLs, учитывающие магнитные потоки, основной (в сердечнике), и поток рассеяния (малый, замыкающийся, главным образом, по воздуху). В табл. 7.7 приведены сопротивление провода катушки Rs , ее напряжение U , ток I и мощность P , измеренные в некотором установившемся режиме. Приняв частоту f= 50 Гц, амплитуду основного магнитного потока равную Фm=12۰10-4 Вб, необходимо:
2.1. Вычислить ЭДС Е, индуцируемую в обмотке основным магнитным потоком, потери мощности в проводе Ps (в резисторе Rs, условно электрические), и в
сердечнике Pс (в резисторе Rо, условно магнитные), мощность намагничивания сердечника Qн (в сопротивлении Xо), и недостающие параметры схемы замещения: сопротивления Rо, Xо и Xs. Изобразить полную схему замещения катушки с рассчитанными параметрами и традиционную, заменив четыре параметра эквивалентными двумя R и X.
2.2. Построить полную векторную диаграмму катушки, для удобства записав
напряжения, токи и магнитный поток в комплексной форме.
2.3. Пренебрегая параметрами катушки Rs , Xs=0, ответить на вопрос: как и почему изменятся основные параметры схемы замещения Rо, Xо при изменении величины, указанной по варианту в табл.7.8, с сохранением остальных величин, если до
изменения режим катушки характеризовался точкой Bm=0,8 Тл в районе «колена
насыщения» кривой B(H). При ответе иметь в виду, что Rо, Xо определяются величинами Е=U и Pс=к۰f1,3۰Bm2, где к = const при заданных размерах и сорте стали сердечника, у частоты дробная степень

Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:

<b>ЗАДАЧА 7.3 Катушка с ферромагнитным сердечником</b><br /><b>Вариант 6.5</b><br />I=3.2 А; <br />w=580; <br />l=0,64 м; <br />δ=2,0 мм=0,002 м; <br />S=22 см<sup>2</sup>; <br />U=170 В; <br />I=2 А; <br />P=180 Вт; <br />Rs=9 Ом;
