Расчетно-графическая работа № 5 Расчет переходных процессов в линейных электрических цепях первого порядка классическим методом Задание 1. На откидном листе изобразить электрическую цепь, подлежащую расчету, привести численные значения параметров и задающих источников цепи. 2. Рассчитать закон изменения указанного преподавателем тока классическим методом на двух интервалах времени: t1 < t < t2, t > t2, определяемых последовательным срабатыванием коммутаторов K1 и K2 соответственно в моменты времени t1 и t2. Предполагается, что до момента t1 срабатывания первого коммутатора цепь находилась в установившемся режиме. Момент t2 выбираем из условия: t2 = 2τ1, где τ1 – постоянная времени цепи, образованной в результате первой коммутации. 3. Построить график зависимости тока i(t), заданного преподавателем, на всех интервалах времени. Вариант 93 (М = 2, N = 1) Дано: б) для нечетных номеров вариантов L = 20 мГн, С = 100 мкФ; в) величины сопротивлений R для всех вариантов равны: – для четных ветвей R = 10 + 10•AR Ом, – для нечетных ветвей R = 20 + 5•AR Ом, где AR – сумма цифр номера варианта.
Рассчитать закон изменения тока через индуктивность iL(t)

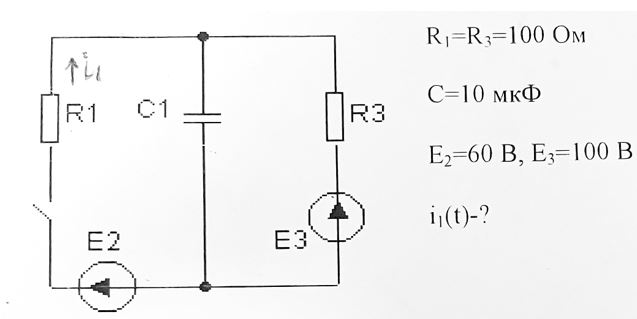

| Переходные процессы в линейных электрических цепях Дана электрическая цепь, в которой происходит коммутация (рис. 4.1-4.20). В цепи действует постоянная э.д.с. Е. Параметры цепи приведены в табл. 4.1. Требуется определить закон изменения во времени тока после коммутации в одной из ветвей схемы или напряжения на каком-либо элементе или между заданными точками схемы. Задачу следует решать операторным методом. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени в интервале от t=0 до t=5/|p|, где p – корень характеристического уравнения. Вариант 41
|
