Название или условие:
Вариант 20
Трансформатор (потерями пренебречь) включен в сеть с напряжением 220 В. Напряжение на вторичной обмотке трансформатора U2 = 11 В. Ток первичной обмотки трансформатора I1 = 0.1 А. Определить величину сопротивления Rн, включенного во вторичную обмотку трансформатора.

Описание:
Подробное решение в WORD

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

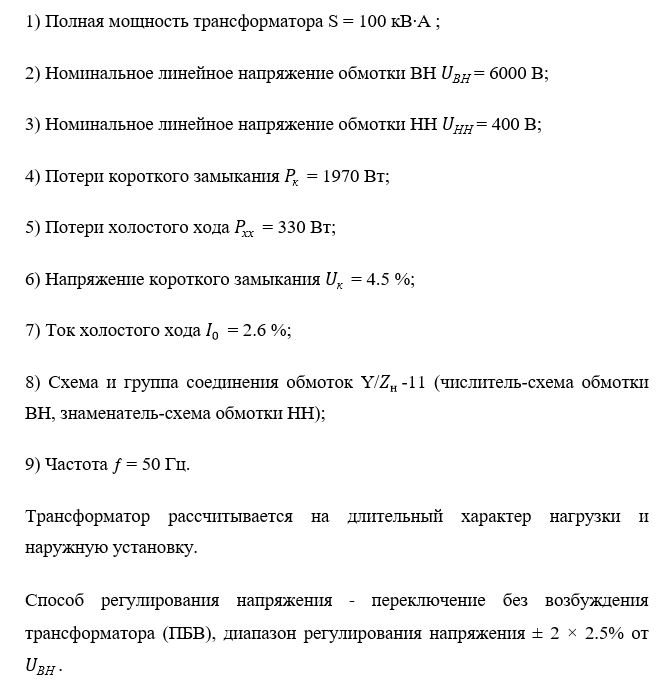

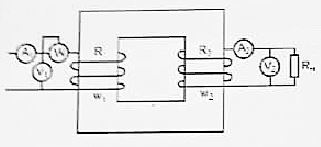

4. Расскажите, как проводится опыт холостого хода однофазного трансформатора. Изобразите схему проведения опыта и укажите необходимые приборы. Что можно выяснить по результатам данного опыта?Для трехфазного трансформатора, параметры которого приведены в таблице, определить ток холостого хода, коэффициент мощности холостого хода, сопротивления первичной и вторичной обмоток, сопротивления цепи намагничивания, угол магнитных потерь.
Построить внешнюю характеристику трансформатора и зависимость КПД от нагрузки при cosϕ2=0.82. Начертить Т-образную схему замещения трансформатора.
Вариант 22
Дано:
Группа соединений Y/Δ - 11
Номинальная мощность: Sн = 400 кВА
Номинальное напряжение: U1н = 35 кВ, U2н = 10 кВ
Напряжение короткого замыкания: Uk = 6,5%
Мощность короткого замыкания: Pэл = 5.5 кВт
Мощность холостого хода: Pст = 1.35 кВт
Ток холостого хода I0 = 2.1%
Дан трехфазный двухобмоточный трансформатор.
Необходимо выполнить следующие расчеты:
1 определить параметры Т-образной схемы замещения трансформатора;
2 начертить в масштабе полные векторные диаграммы трансформатора для трех видов нагрузки (активной, активно-индуктивной и активно-емкостной);
3 рассчитать и построить зависимость коэффициента полезного действия от нагрузки η= f(Kнг) при значения коэффициента нагрузки Кнг равных 0.25, 0.50, 0.75, 1.00 и 1.25 от номинального вторичного тока I2н. Определить максимальное значение КПД
4 определить изменение вторичного напряжения ΔU аналитическим и графическим методом;
5 Построить внешние характеристики трансформатора для значений тока, равных 0.25, 0.50, 0.75, 1.00 и 1.25 от номинального вторичного тока I2н.
Вариант 38
Дано:
S = 100 кВА
Uвн = 0.38 кВ
Uнн = 0.23 кВ
P0 = 0.58 кВт
Pк = 1.96 кВт
Схема и группа соединения Y/Y-0
Uк = 4.8%
I0 = 5.2%
Коэффициент мощности для активной нагрузки cosφ2 = 1
Коэффициент мощности для индуктивной нагрузки cosφ2 = 0,48
Коэффициент мощности для емкостной нагрузки cosφ2 = 0,74		Задача 5. Двухобмоточный однофазный трансформатор используется для питания пониженным напряжением специальной осветительной аппаратуры. Первичная обмотка трансформатора подключена к сети напряжением U1 = 220 В. Вторичная обмотка U2 питает лампы одинаковой мощности. Режим работы неноминальный.
Определить значения, не заданные в условии задачи: напряжение вторичной обмотки трансформатора U2; коэффициент трансформации k; число витков первичной w1 и вторичной w2 обмоток трансформатора; ток вторичной обмотки I2; активную мощность, отдаваемую вторичной обмоткой трансформатора.
Вариант 1
Дано: w2 = 5000; k = 0.1; I2 = 1 A
Приведите условное графическое обозначение трехфазного трансформатора, у которого соединение обмоток Y/Y3. Для однофазного трансформатора определить ηmax при условии, что βопт = 0,5, Pк = 0,04P2
Вариант 2
Трансформатор (потерями пренебречь) включен в сеть с напряжением 220 В. Ток первичной обмотки трансформатора I1 = 1 А. Ток вторичной обмотки трансформатора I2 = 10 A. Определить напряжение U2.		Задание 4.
Трехфазный трансформатор имеет номинальную мощность Sн, первичное номинальное линейное напряжение U1н, вторичное линейное напряжение холостого хода U2x, напряжение uк %, мощность короткого замыкания Pк, мощность холостого хода Pх (табл. 4). Ток холостого хода составляет k процентов от номинального тока первичной обмотки.
Определить:
• коэффициент мощности холостого хода cosφ0;
• сопротивления первичной и вторичной обмоток R1, X1, R2, X2;
• сопротивления ветви намагничивания Zm, Rm, Xm.
Построить:
• внешнюю характеристику U2= f1(β);
• зависимость коэффициента полезного действия трансформатора от нагрузки η = f2(β) при коэффициентах нагрузки β = 0.25; 0.5; 0,75; 1,0; 1,25 и коэффициенте мощности cosφ2 = 0,8.
Нарисовать Г- образную схему замещения трансформатора.
Вариант 1
Вариант 17
Однофазный трансформатор, активная нагрузка
Дано: U2 = 100 В I2 = 1 A
Pст = 4 Вт Pм = 2 Вт
Найти: КПД при I2 = 1 A, КПД при I2 = 2 A		3. Трехфазный трансформатор имеет следующие характеристики: номинальную мощность Sн = 400 кВА, Uвн = 10 кВ, Uнн = 0.4 кВ, группу соединения «звезда-звезда», активное сечение магнитопровода Sм = 280 см2, магнитную индукцию Bm = 1.4 Тл. Определить число витков на фазу в обмотках высшего и низшего напряжений.
Как изменится магнитная индукция, если подводимое напряжение увеличится на 10%?
Схема соединения Y/Y
