Название или условие:
Работа №7
Исследование однофазного трансформатора
Цель работы: ознакомиться с устройством и конструкцией однофазного трансформатора; опытным путем исследовать работу трансформатора при холостом ходе и под нагрузкой.

Описание:
Рабочее задание
1. Ознакомиться с устройством исследуемого трансформатора и записать его паспортные данные в табл. 1.
Паспортные данные трансформатора стенда ЭМ1:
тип – ОСМ1 – 0,160 УЗ, SH = 160 ВА, U1H = 220 В, U2H = 42 В, R1 = 5,7 Ом, R2 = 1,2 Ом.
Паспортные данные трансформатора стенда ЭМ2:
тип – ОСМ1 – 0,063 УЗ, SH = 63 ВА, U1H = 220 В, U2H = 42 В, R1 = 30,7 Ом, R2 = 2,2 Ом.
2. Собрать электрическую схему, представленную на рис. 1. и представить её для проверки преподавателю.
3. Исследование режимов работы трансформатора
4.1. Исследование трансформатора в режиме холостого хода.
Переключатель сопротивления в цепи нагрузки трансформатора установить в положение RH=∞. Подать переменное напряжение 220В на блок В5. Измерительным прибором модуля B5 измерить мощность P1, напряжение U1, ток I1 и коэффициент мощности cos φ1 первичной обмотки трансформатора. Вольтметром V2 измерить напряжение U2 вторичной обмотки трансформатора. По данным опыта холостого хода рассчитать коэффициент трансформации K=U1/U2 и записать в табл. 2.
4.2. Исследование трансформатора в режиме нагрузки
Переключателем сопротивления SA1 или SA2 увеличивать нагрузку трансформатора, изменяя сопротивление RH, как указано на схеме. Записать показания приборов в табл.2.
4. По результатам эксперимента рассчитать следующие величины:
- полную мощность трансформатора S1 = U1I1;
- ток вторичной обмотки трансформатора I2 =U2/RH;
- активную мощность вторичной обмотки трансформатора P2 = U2I2;
- коэффициент полезного действия трансформатора η = P2/P1;
5. По данным табл. 2 и 3 построить зависимости P1, η, cos φ1= f (P2); I1, U2 = f (I2). Проанализировать зависимости и отразить характер изменения величин в выводах по работе.

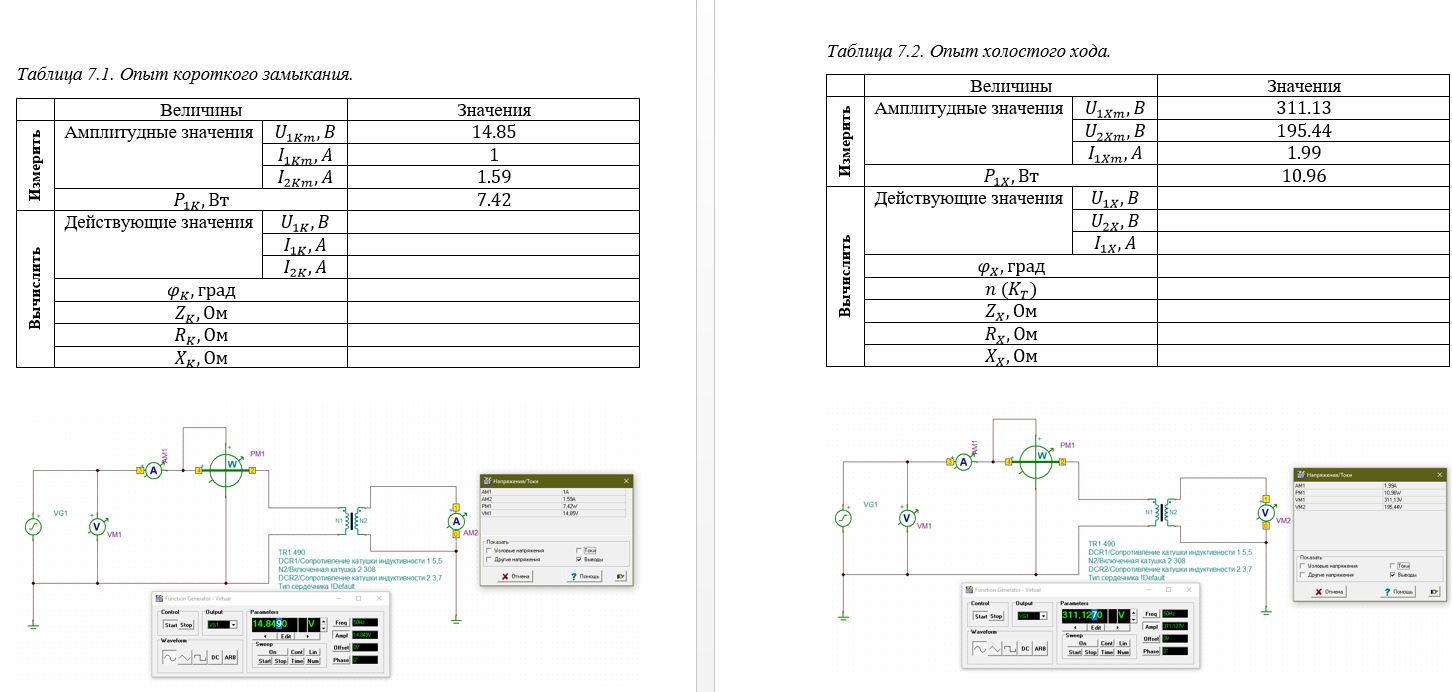

Подробное решение в WORD+файл MathCad
