Название или условие:
Задача 1

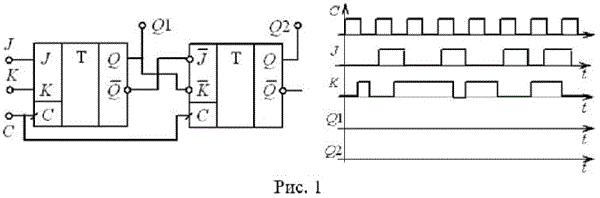

Составить временные диаграммы работы триггера рис. 1.

Изображение предварительного просмотра:

<b>Задача 1</b> <br />Составить временные диаграммы работы триггера рис. 1.
