Артикул: 1151554

Раздел:Технические дисциплины (96769 шт.) >
  Электроника (в т.ч. микроэлектроника и схемотехника) (2775 шт.) >
  Выпрямители, стабилизаторы, электропитающие устройства (ЭПУ) (473 шт.)

Название или условие:
Расчет неуправляемого выпрямителя с фильтром и управляемого выпрямителя в режиме стабилизации выходного напряжения (расчетно-графическая работа №2)

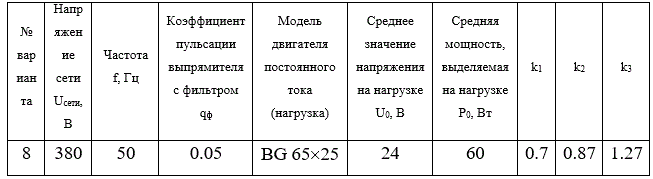

Вариант 8

Описание:
Работа посвящена расчёту основных характеристик выпрямителей, предназначенных для электропривода постоянного тока. Нагрузкой выпрямителя является цепь якоря электродвигателя постоянного тока. Задание включает в себя следующие разделы:

1. Необходимо изобразить схему неуправляемого выпрямителя без фильтра.
Рассчитать схему неуправляемого полупроводникового выпрямителя без фильтра. Определить параметры схемы.
Построить график изменения напряжения на входе выпрямителя.
Построить график изменения напряжения на нагрузочном устройстве, отметить среднее значение выпрямленного напряжения.
2. Необходимо изобразить схему неуправляемого выпрямителя с емкостным фильтром.
Выполнить расчет емкости фильтра согласно заданному значению коэффициента пульсаций на выходе выпрямителя с фильтром qф.
Построить график изменения напряжения на входе выпрямителя.
Построить график напряжения на нагрузочном устройстве с емкостным фильтром, определить среднее значение напряжения на нагрузке с емкостным фильтром.
3. Необходимо изобразить схему неуправляемого выпрямителя с индуктивным фильтром.
Выполнить расчет индуктивности фильтра согласно заданному значению коэффициента пульсаций на выходе выпрямителя с фильтром qф.
Построить график изменения напряжения на входе выпрямителя.
Построить график изменения напряжения на нагрузочном устройстве с индуктивным фильтром, отметить среднее значение выпрямленного напряжения на нагрузке с индуктивным фильтром.
4. Управляемый выпрямитель.
Выходное напряжение управляемого выпрямителя должно поддерживаться неизменным на уровне k1U0 при колебаниях напряжения на вторичной обмотке трансформатора U2 от U2 min = k2U2 до U2 max = k3 U2 (значения U0, k1, k2, k3 берутся согласно варианту задания).
Необходимо изобразить схему управляемого выпрямителя с индуктивной реакцией нагрузки без учета потерь в фазах выпрямителя.
Вычислить максимальное αmax и минимальное αmin значения углов включения тиристоров.
Определить максимальное значение коэффициента пульсаций на выходе тиристорного выпрямителя.
Изобразить графики мгновенных значений напряжения на вторичной обмотке трансформатора и напряжения на выходе тиристорного выпрямителя без учёта индуктивности обмотки якоря при минимальном U2min и максимальном U2max значениях фазной ЭДС, отметить уровень 0,7U0 и значения углов включения тиристоров αmin и αmax.
Изобразить регулировочную характеристику управляемого выпрямителя.
Выбрать тип диода и тиристора для схемы выпрямителя из справочной литературы. Определить пороговое значение напряжения Uп и динамическое сопротивление Rд прямой ветви вольтамперной характеристики выбранных вентилей.
5. Определить мощность потерь вентильных обмоток, коэффициенты использования.
6. По расчетным данным подобрать трансформатор.

Подробное решение в WORD- 32 страницы

Изображение предварительного просмотра:
