Артикул: 1074418

Раздел:Технические дисциплины (57837 шт.) >
  Радиоэлектроника и радиотехника (146 шт.)

Название или условие:
Усилитель многоканальной системы передачи. (курсовая работа)

Описание:
1.1 Введение.
1.2 Задание параметров.
Эскизный расчет.
2.1 Структурная схема усилителя с одноканальной обратной связью.
2.2 Выбор транзисторов и расчет режима работы.
2.3 Расчет необходимого значения глубины обратной связи.
2.4 Определение числа каскадов усилителя и выбор транзисторов предварительных каскадов.
2.5 Проверка выполнения условий стабильности коэффициента усиления.
3. Выбор схемы цепи усиления и расчет по постоянному току.
3.1 Варианты схем включения каскадов.
3.2. Расчет каскадов усилителя по постоянному току.
4. Расчет коэффициента усиления и параметров АЧХ.
5. Расчет пассивных узлов структурной схемы усилителя.
5.1 Выбор и расчет входной и выходной цепей.
5.2. Расчет элементов цепи обратной связи.
6. Расчет и построение характеристик передачи по петле ОС.
6.1. Характеристики передачи по петле обратной связи.
6.2. Факторы, влияющие на максимально допустимую глубину ОС.
6.3. Построение ЛАХ Т(f).
7. Составление принципиальной схемы.
Количество страниц - 29

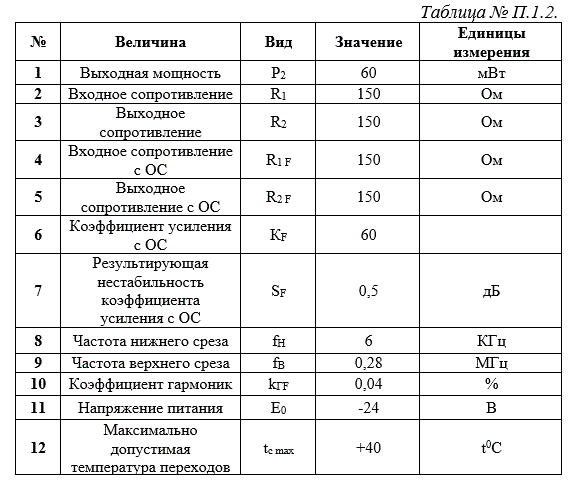

Изображение предварительного просмотра:
