Название или условие:
Лабораторная работа №2.2
«Изучение работы электронных схем на основе операционных усилителей»

Описание:
Цель работы
Изучить особенности схем включения ОУ, их классификацию, разно-видности, достоинства и недостатки, критерии оценки основных параметров работы.

Исследованы различные схемы включения ОУ - в инвертирующем режиме, неинвертирующем режиме, суммирующий ОУ, дифференциальный ОУ, дифференцирующий ОУ, интегрирующий ОУ, компаратор

Всего 29 страниц в WORD - несколько десятков графиков и диаграмм


Поисковые тэги: Multisim

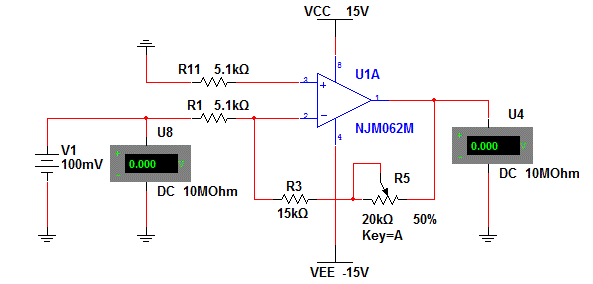

Изображение предварительного просмотра:

Лабораторная работа №2.2 <br />«Изучение работы электронных схем на основе операционных усилителей»
