Название:Расчет переходного процесса при замыкании первого ключа двумя методами

Поисковые тэги: Операторный метод, Классический метод

Изображение предварительного просмотра:

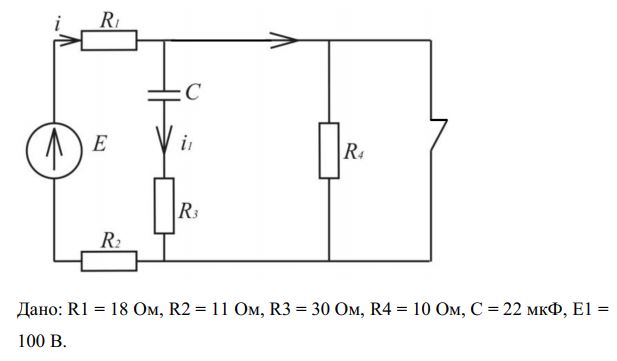

Расчет переходного процесса при замыкании первого ключа двумя методами

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

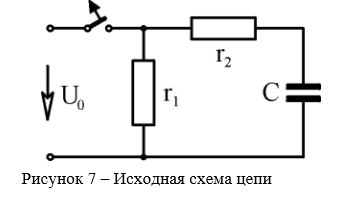

Дано: U = 50 В, R1 = 40 Ом, R2 = 40 Ом, C = 100 мкФ
Определить переходное напряжение uC. Построить кривую uC(t)

Определить i3(t)
КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1).
1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме.
1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса.
ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1).
2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом.
2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом.
Вариант 1
Дано: рис. 1
Е = 20 В
С = 5 мкФ
R1 = 20 Ом,
R2 = 20 Ом
Искомый ток i1(t)

КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1).
1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме.
1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса.
ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1).
2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом.
2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом.
Вариант 6
Дано: рис. 5
Е = 50 В
С = 5 мкФ
R1 = 40 Ом, R2 = 40 Ом
Искомый ток i1(t)

Определить i1(t)
Для заданной электрической схемы из табл. 5.1 с известными параметрами (табл. 5.2) рассчитать переходный процесс классическим и операторным методами, определить законы изменений токов и напряжений во времени. Построить эти зависимости.
Вариант 14

Построить качественно графики указанных на схеме токов и напряжения
1. Найти в схеме рис.1 величину и направление переходных тока iL(t) и напряжения uL(t) при двух положениях ключа K.
2. Вычислить значение τ1 и τ2 – постоянных времени переходного процесса для двух положений ключа.
3. Построить кривые изменения iL(t) и uL(t) для двух положений ключа.
4. Найти в схеме рис.2 величину и направление переходных тока iС(t) и напряжения uС(t) при двух положениях ключа K.
5. Вычислить значение τ3 и τ4 – постоянных времени переходного процесса для двух положений ключа.
6. Построить кривые изменения iС(t) и uС(t) для двух положений ключа.
Вариант 16

КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1).
1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме.
1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса.
ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ
2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1).
2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом.
2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом.
Вариант 3
Дано: рис. 4
Е = 20 В
L = 20 мГн
R1 = 20 Ом, R2 = 20 Ом, R3 = 20 Ом
Искомый ток i1(t)

Нарисовать качественно график изменения напряжения UL(t) после коммутации.
Ключ размыкается
