Название или условие:

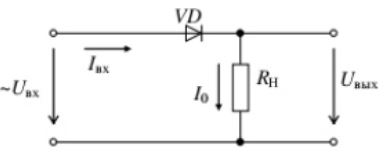

Рассчитать входные напряжения и ток однополупериодного выпрямителя, если нагрузочный режим соответствует условиям:
U₀ = 100 В, I₀ = 50 мА
Как можно повысить величины выходного напряжения?
