Артикул: 1011210

Раздел:Технические дисциплины (57837 шт.) >
  Радиоэлектроника и радиотехника (146 шт.)

Название или условие:

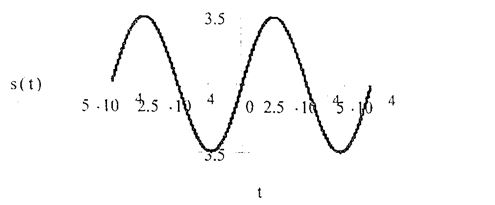

По временной диаграмме сигнала s(t) определите начальную фазу φ₀, частоту f (в Гц), амплитуду U_m и эффективное значение сигнала. Запишите аналитическое выражение сигнала и постройте его спектральную диаграмму.

Изображение предварительного просмотра:
