Название или условие:

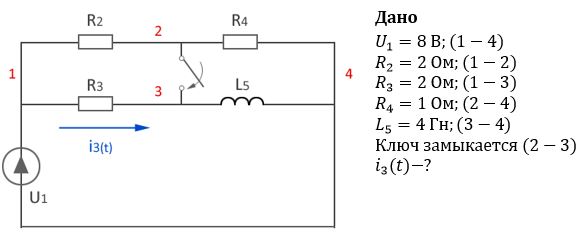

1. Определить независимые начальные условия UC(0-), IL(0-).
2. Найти напряжение/ток накопительных элементов и реакцию цепи, указанную в таблице вариантов
3. Определить мощность и энергию накопительного элемента
4. Построить графики найденных величин. Определить время переходного процесса
5. Найти параметры эквивалентного генератора относительно точек подключения накопительного элемента. Записать дифференциальное уравнение полученной простой цепи и его решение
Вариант 13

Описание:
Расчет переходных процессов в RL/RC цепях при начальном запасе энергии в накопительном элементе

Поисковые тэги: Классический метод
