Название или условие:
Выходной сигнал операционного усилителя

Описание:

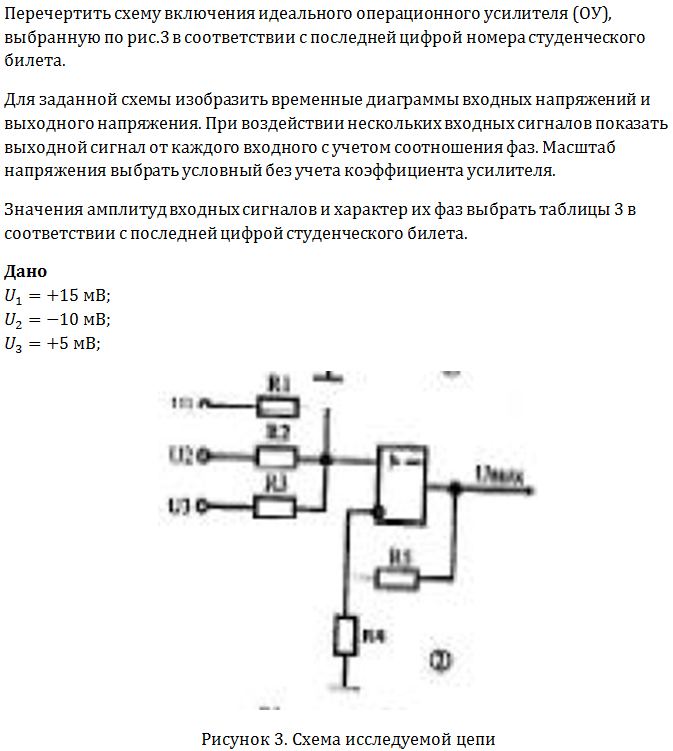

Перечертить схему включения идеального операционного усилителя (ОУ), выбранную по рис.3 в соответствии с последней цифрой номера студенческого билета.
Для заданной схемы изобразить временные диаграммы входных напряжений и выходного напряжения. При воздействии нескольких входных сигналов показать выходной сигнал от каждого входного с учетом соотношения фаз. Масштаб напряжения выбрать условный без учета коэффициента усилителя.
Значения амплитуд входных сигналов и характер их фаз выбрать таблицы 3 в соответствии с последней цифрой студенческого билета.


Изображение предварительного просмотра:

Выходной сигнал операционного усилителя
