Название или условие:
Разработать МП оконечное устройство индикации цифрового частотомера

Описание:
Разработать МП оконечное устройство индикации цифрового частотомера.
Индикация осуществляется N-разрядным десятичным табло на основе светодиодных семисегментных индикаторов (ССИ). На рис. 1 показано подключение сегментов индикатора a...h к разрядам выходного регистра. Цифра синтезируется из подсвеченных сегментов a...h ССИ. Например, для зажигания цифры "6" требуется подсветить сегменты a, f, e, d, c, g.
В качестве выходного регистра можно использовать БИС КР580ВВ55А или КР580ИР82: если в данный разряд записать "1", то сегмент будет гореть, если "0" - то погаснет. Разряд D7 управляет десятичной точкой. Диапазон измерения частоты Fmin...Fmax 1..106 Гц
Предусмотреть смену показаний индикатора с периодом t=1с. Значения частоты считываются в двоично-десятичном виде с трех каналов ППИ КР580ВВ55А: по каналам А, В и С передаются последовательно соответственно:
по А - 1-я, 4-я...,
по В - 2-я, 5-я...и
по С - 3-я, 6-я...двоично-десятичные цифры частоты или периода.
Предусмотреть подключение к МПС N регистров для вывода числа, где N - разрядность индикатора, а также формирование десятичной точки в определенном индикаторе. Для заданного частотного или временного диапазона нужно определить это число N.

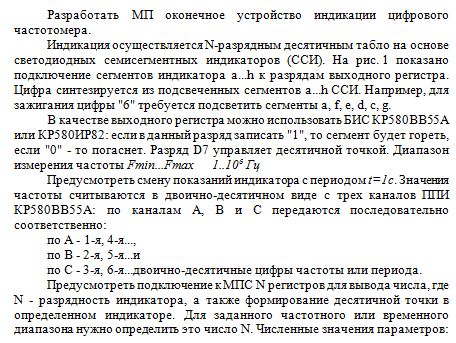

Изображение предварительного просмотра:

Разработать МП оконечное устройство индикации цифрового частотомера
