Название или условие:

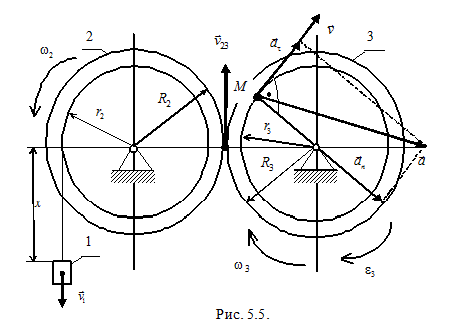

Груз 1 подвешен на нити, намотанной на барабан лебедки радиусом r2 = 0,1 м (рис). С барабаном жестко соединена шестерня 2 радиусом R2 = 0,15 м, которая находится в зацеплении с шестерней 3 радиусом R3 = 0,12 м.
Определить скорость и ускорение точки М шестерни 3, находящейся на расстоянии r3 = 0,08 м от оси вращения в момент времени t = 0,2 с, если груз 1 движется по закону x = 1 + 2t2(м).

Описание:
Подробное решение

Изображение предварительного просмотра:

Груз 1 подвешен на нити, намотанной на барабан лебедки радиусом r<sub>2</sub>  = 0,1 м (рис). С барабаном жестко соединена шестерня 2 радиусом R<sub>2</sub>  = 0,15 м, которая находится в зацеплении с шестерней 3 радиусом R<sub>3</sub> = 0,12 м. <br />	Определить скорость и ускорение точки М шестерни 3, находящейся на расстоянии r<sub>3 </sub> = 0,08 м от оси вращения в момент времени t = 0,2 с, если груз 1 движется по закону  x = 1 + 2t<sup>2</sup>(м).
