Название или условие:
Задача К3-13

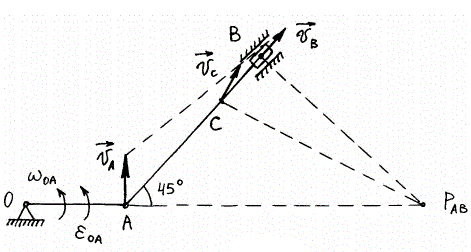

Для заданного положения механизма определить методом планов скорости всех подвижных шарниров и угловые скорости звеньев
Определить методом планов ускорение всех подвижных шарниров и угловые ускорения звеньев.
Дано: ОА = 25 см, АВ = 55 см, АС = 40 см, ω_ОА = 2 рад/с, ε_ОА = 4 рад/с²

Описание:
Подробное решение

Изображение предварительного просмотра:
