ЗАДАНИЕ К2–21

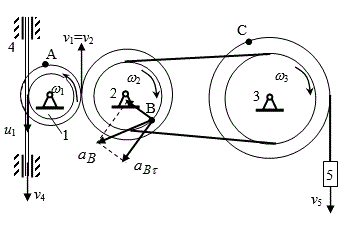

Дано: r1= 2 см, R1= 4 см, r2= 6 см, R2= 8 см, r3= 12 см, R3= 16 см, v5 = 2(t2 - 3), t1=2 c.
Найти: скорости vC, vA, ускорения ε3, αB, α4.

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

ЗАДАНИЕ К2–21 <br />Дано: r<sub>1</sub>= 2 см, R<sub>1</sub>= 4 см, r<sub>2</sub>= 6 см, R<sub>2</sub>= 8 см, r<sub>3</sub>= 12 см, R<sub>3</sub>= 16 см, v<sub>5</sub> = 2(t<sup>2</sup> - 3), t<sub>1</sub>=2 c. <br />Найти: скорости v<sub>C</sub>, v<sub>A</sub>, ускорения ε<sub>3</sub>, α<sub>B</sub>, α<sub>4</sub>.
