Название или условие:
Дано:

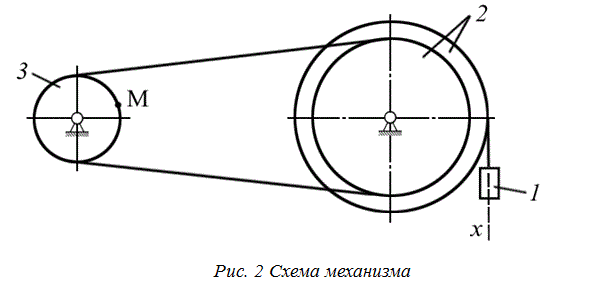

Заданный механизм представлен на рис.2. Движение груза 1 описывается выражением: x = C2t2 + C1t + C0, где t – время в секундах; C0, C1, C2 – некие постоянные. В начальный момент времени t0 = 0, начальная координата груза равна x0 = 0,05 м, а начальная скорость V0 = 0,10 м/c. В момент времени t = t2 = 3 c координата груза 1 равна х = x2 = 1,79 м. Размеры шкивов 2 и 3 характеризуются радиусами R2 = 0,55 м, r2 = 0,35 м, R3 = 0,30 м.
Определить:
- уравнение движения груза 1;
- скорость и ускорение груза 1. в момент времени t = t1 = 2c;
- угловые скорости и угловые ускорения шкивов 2 и 3 в момент времени t = t1 = 2 c;
- скорость и ускорение точки М шкива 2 механизма при t = t1 = 2 c;.
