Название:Вращение твердого тела вокруг неподвижной оси

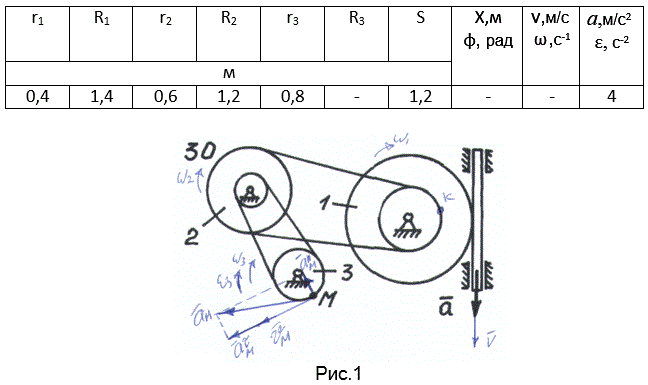

На рис. 1 показан передаточный механизм, который состоит из ременной передачи с двухступенчатыми колесами 1,2 ременной передачи шкивом 3.
Определить ускорение точки М

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Вращение твердого тела вокруг неподвижной оси<br />На рис. 1 показан передаточный механизм, который состоит из ременной передачи с двухступенчатыми колесами 1,2 ременной передачи шкивом 3.<br /> Определить ускорение точки М
