Артикул: 1038014

Раздел:Технические дисциплины (57837 шт.) >
  Теоретическая механика (теормех, термех) (1461 шт.) >
  Кинематика (483 шт.) >
  Плоско-параллельное движение (193 шт.)

Название или условие:

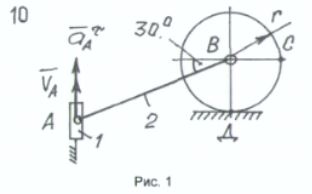

В плоском механизме (рис.1) двухступенчатое колесо 1 может катиться без скольжения по неподвижной горизонтальной поверхности.
Заданы следующие величины: V_A = 1,5 м/с, a^τ_А = 2 м/с²; r = 0,8 м.
Для заданного положения механизма требуется определить скорости и ускорения точек А,В,С, а также угловые скорости и угловые ускорения звеньев 2 и колеса.

Описание:
Подробное решение

Изображение предварительного просмотра:
