Название или условие:
Механизм состоит из ступенчатых колес 2-3, находящихся в зацеплении или связанных ременной передачей, зубчатой рейки 4 и груза 1, привязанного к концу нити, намотанной на одно из колес (рис. К2.0-К2.9, табл. К2). Радиусы ступеней равны соответственно: у колеса 2 – r2=6 см, R2=8 см, у колеса 3 – r3=12 см, R3 = 16 см. На ободьях колес расположены точки А и В.
В столбце «Дано» таблицы указан закон движения или закон изменения скорости ведущего звена механизма, где: φ2(t) - закон вращения колеса 2, s4(t) – закон движения рейки 4, ω2(t) – закон изменения угловой скорости колеса 2, υ1(t) – закон изменения скорости груза 1 и т.д. (везде φ - выражено в радианах, s - в сантиметрах, t – в секундах). Положительное направление для φ и ω против хода часовой стрелки, для s1, s4 и υ1, υ4– вниз. Определить в момент времени t1 = 2 c указанные в таблице в столбцах «Найти» скорости (υ – линейные, ω – угловые) и ускорения (а – линейные, ε – угловые) соответствующих точек или тел (υ1 – скорость груза 1 и т.д.).
Вариант 55

Описание:
Указания. Задача К4 – на исследование вращательного движения твердого тела вокруг неподвижной оси. При решении задачи учесть, что когда два колеса находятся в зацеплении, скорость точки зацепления каждого колеса одна и та же, а когда два колеса связаны ременной передачей, то скорости всех точек ремня и, следовательно, точек, лежащих на ободе каждого из этих колес, в данный момент времени численно одинаковы; при этом считается, что ремень по ободу колеса не скользит.

Подробное решение в WORD

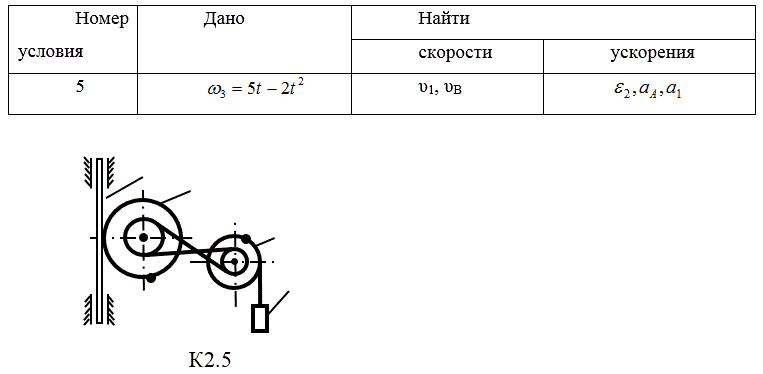

Изображение предварительного просмотра:

Механизм состоит из ступенчатых колес 2-3, находящихся в зацеплении или связанных ременной передачей, зубчатой рейки 4 и груза 1, привязанного к концу нити, намотанной на одно из колес (рис. К2.0-К2.9, табл. К2). Радиусы ступеней равны соответственно: у колеса 2 – r2=6 см, R2=8 см, у колеса 3 – r3=12 см, R3 = 16 см. На ободьях колес расположены точки А и В. <br />В столбце «Дано» таблицы указан закон движения или закон изменения скорости ведущего звена механизма, где: φ<sub>2</sub>(t) - закон вращения колеса 2, s4(t) – закон движения рейки 4, ω2(t) – закон изменения угловой скорости колеса 2, υ1(t) – закон изменения скорости груза 1 и т.д. (везде φ - выражено в радианах, s - в сантиметрах, t – в секундах). Положительное направление для φ и ω против хода часовой стрелки, для s1, s4 и υ1, υ4– вниз.  <b>Определить</b> в момент времени t1 = 2 c  указанные в таблице в столбцах «Найти» скорости (υ – линейные, ω – угловые) и ускорения (а – линейные, ε – угловые) соответствующих точек или тел (υ1 – скорость груза 1 и т.д.).<br /> Вариант 55
