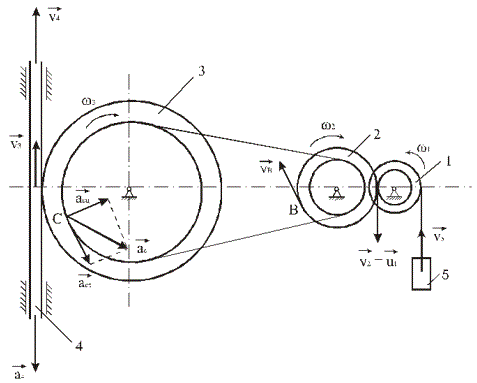

Рейка 4 находится в зацеплении со ступенчатым колесом 3, связанным ременной передачей с колесом 2, которое находится в зацеплении с колесом 1, на которое намотана нить с грузом 5 (рис). Закон изменения угловой скорости колеса 1 –ω₁ f(t) .
