Название или условие:

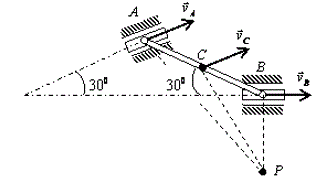

Стержень АВ имеет на концах ползуны, один из которых А скользит по прямолинейной направляющей со скоростью V_A= 1 м/с. Найти в положении, указанном на рисунке, угловую скорость стержня, скорости точек В и С, если АВ = 1,2 м, АС = ВС.

Описание:
Подробное решение в WORD
