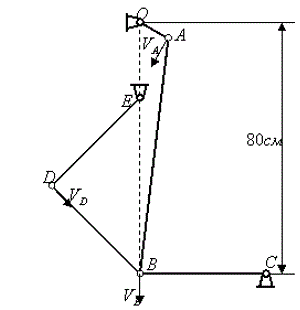

Название:Кривошип ОА длиной 10см вращается с постоянной угловой скоростью ωОА=100 1/с с помощью стержня АВ приводит в движение систему рычагов ВС ,BD и DE длиной 40см каждый. Определить угловые скорости звеньев AB BC BD DE в положении механизма, указанном на чертеже.

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Кривошип ОА длиной 10см вращается с постоянной угловой скоростью ω<sub>ОА</sub>=100 1/с  с помощью стержня АВ  приводит в движение систему рычагов ВС ,BD   и DE   длиной 40см каждый. Определить угловые скорости звеньев  AB BC BD DE    в положении механизма, указанном на чертеже.
