Название или условие:

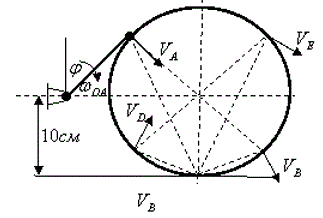

Стержень ОА длиной 10см вращается вокруг оси О с постоянной угловой скоростью ωОА=1 1/с ; при этом он поворачивает и передвигает цилиндр радиусом 10см, лежащий на горизонтальной плоскости и соединенный со стержнем шарниром А. Ось цилиндра С всегда остается параллельной оси О вращения стержня ОА. Определить скорости концов двух взаимно перпендикулярных диаметров АВ и DE цилиндра, а также его угловую скорость в момент времени, когда стержень ОА составляет с вертикалью угол φ .

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Стержень ОА длиной 10см вращается вокруг оси О с постоянной угловой скоростью ω<sub>ОА</sub>=1 1/с ; при этом он поворачивает и передвигает цилиндр радиусом 10см, лежащий на горизонтальной плоскости и соединенный со стержнем шарниром А. Ось цилиндра С всегда остается параллельной оси О вращения стержня ОА. Определить скорости концов двух взаимно перпендикулярных диаметров АВ и DE цилиндра, а также его угловую скорость в момент времени, когда стержень ОА составляет с вертикалью угол φ  .
