Артикул №1105050
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 04.08.2018)
Интегральные характеристики несинусоидальных колебаний. Равенство Парсеваля
(Ответ на теоретический вопрос – 1 страница в Word)



Артикул №1105049
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 04.08.2018)
Анализ цепей при несинусоидальном периодическом токе. Три формы разложения периодических сигналов в ряд Фурье
(Ответ на теоретический вопрос – 3 страницы в Word)



Артикул №1102530
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 17.07.2018)
1. Составить уравнение входного напряжения
2. Рассчитать для каждой гармоники индуктивное, емкостное, полное сопротивление, сдвиг фаз, амплитуды гармоник тока
3. Составить уравнение тока цепи
4. Рассчитать действующие значения негармонического напряжения и тока в цепи
5. Рассчитать коэффициенты гармоник для напряжения и тока
6. Используя программу Mathcad, построить временные диаграммы напряжения и тока
Вариант 2
Дано:
Um1=15 В;
Um3=5 В;
Um5=3 В;
R=40 Ом;
L=30 мГн;
C=17,5 мкФ;
ω1=1000 с-1;



Артикул №1102521
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 17.07.2018)

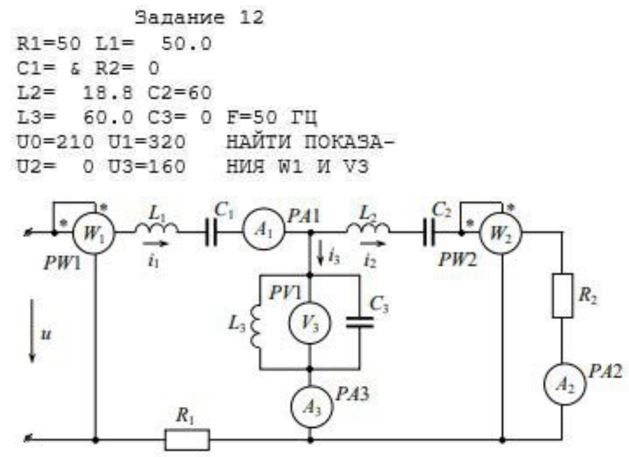

Определить показания приборов
U=3-b·sin⁡ωt+a·cos⁡5ωt

Определить показания приборов<br /> U=3-b·sin⁡ωt+a·cos⁡5ωt


Артикул №1102515
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 17.07.2018)
Построить спектр прямоугольного импульса амплитудой A и длительностью tи (Вариант 3)
Построить спектр прямоугольного импульса амплитудой  A  и длительностью  tи  (Вариант 3)


Артикул №1101603
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 11.07.2018)
1. аппроксимировать заданную графически функцию напряжения u(t) в кусочно-линейной или кусочно-нелинейной форме;
2. определить амплитуду Um полученной функции напряжения u(t) и мгновенное значение u(ts) в заданный момент времени ts = 1 мс;
3. найти численными методами следующие интегральные характеристики полученной аналитической функции u(t): действующее U и среднее Uср значение напряжения, коэффициент амплитуды Ka и формы Kф;
4. построить на одном поле графики аппроксимированной функции u(t) и прямых u = U, u = Uср;
5. сравнить полученные коэффициенты кривой с аналогичными показателями идеальной синусоиды, сделать выводы.
Mu = 1.5 В/дел; Mt = 3 мс/дел;
Вариант 10 групповой вариант 2

1. аппроксимировать заданную графически функцию напряжения u(t) в кусочно-линейной или кусочно-нелинейной форме; <br />2. определить амплитуду Um полученной функции напряжения u(t) и мгновенное значение u(ts) в заданный момент времени ts = 1 мс; <br />3. найти численными методами следующие интегральные характеристики полученной аналитической функции u(t): действующее U и среднее Uср значение напряжения, коэффициент амплитуды Ka и формы Kф; <br />4. построить на одном поле графики аппроксимированной функции u(t) и прямых u = U, u = Uср; <br />5. сравнить полученные коэффициенты кривой с аналогичными показателями идеальной синусоиды, сделать выводы.<br /> Mu = 1.5 В/дел; Mt = 3 мс/дел;<br />Вариант 10 групповой вариант 2


Артикул №1101602
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 11.07.2018)
Дано:
1) Задан идеальный конденсатор;
2) Численное значение параметра заданного элемента – C = 1 мкФ ;
3) Функция воздействия – напряжение в виде осцилограммы. Масштабы координатных осей по напряжению и времени равны: Mi = 10 мА/дел, Mt = 2 мс/дел.
Требуется: 1) аппроксимировать функцию воздействия u(t) или i(t) в кусочно-линейной форме, результат представить в буквенном виде:
2) определить остальные функции электрического режима элемента – i(t) или u(t), p(t), W(t) также в буквенной форме;
3) построить численно графики функций u(t), i(t), p(t), W(t);
4) дать физические комментарии энергетическим процессам в элементе на основе полученных кривых.
Индивидуальный вариант 10
Групповой вариант 2
Тип исследуемого элемента согласно варианту: C

Дано:<br /> 1)	Задан идеальный конденсатор; <br />2)	Численное значение параметра заданного элемента – C = 1 мкФ ; <br />3)	Функция воздействия – напряжение в виде осцилограммы. Масштабы координатных осей по напряжению и времени равны:  Mi = 10 мА/дел, Mt = 2 мс/дел.<br />   Требуется: 1) аппроксимировать функцию воздействия u(t) или i(t) в кусочно-линейной форме, результат представить в буквенном виде: <br />2) определить остальные функции электрического режима элемента – i(t) или u(t), p(t), W(t) также в буквенной форме; <br />3) построить численно графики функций u(t), i(t), p(t), W(t); <br />4) дать физические комментарии энергетическим процессам в элементе на основе полученных кривых. <br />Индивидуальный вариант 10  <br />Групповой вариант 2<br /> Тип исследуемого элемента согласно варианту: C


Артикул №1101595
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 11.07.2018)
Дано:
1) Задан идеальный элемент сопротивление;
2) Численное значение параметра заданного элемента – G = 10-3 См ;
3) Функция воздействия – напряжение в виде осцилограммы. Масштабы координатных осей по напряжению и времени равны: Mu = 2 В/дел, Mt = 2 мс/дел.
Требуется: 1) аппроксимировать функцию воздействия u(t) или i(t) в кусочно-линейной форме, результат представить в буквенном виде:
2) определить остальные функции электрического режима элемента – i(t) или u(t), p(t), W(t) также в буквенной форме;
3) построить численно графики функций u(t), i(t), p(t), W(t);
4) дать физические комментарии энергетическим процессам в элементе на основе полученных кривых.
Индивидуальный вариант 15
Групповой вариант 2
Тип исследуемого элемента согласно варианту: R

Дано:<br /> 1)	Задан идеальный элемент сопротивление; <br />2)	Численное значение параметра заданного элемента – G = 10<sup>-3</sup> См ; <br />3)	Функция воздействия – напряжение в виде осцилограммы. Масштабы координатных осей по напряжению и времени равны:  Mu = 2 В/дел, Mt = 2 мс/дел.<br />   Требуется: 1) аппроксимировать функцию воздействия u(t) или i(t) в кусочно-линейной форме, результат представить в буквенном виде: <br />2) определить остальные функции электрического режима элемента – i(t) или u(t), p(t), W(t) также в буквенной форме; <br />3) построить численно графики функций u(t), i(t), p(t), W(t); <br />4) дать физические комментарии энергетическим процессам в элементе на основе полученных кривых. <br />Индивидуальный вариант 15  <br />Групповой вариант 2<br /> Тип исследуемого элемента согласно варианту: R


Артикул №1101594
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 11.07.2018)
1. аппроксимировать заданную графически функцию напряжения u(t) в кусочно-линейной или кусочно-нелинейной форме;
2. определить амплитуду Um полученной функции напряжения u(t) и мгновенное значение u(ts) в заданный момент времени ts = 1 мс;
3. найти численными методами следующие интегральные характеристики полученной аналитической функции u(t): действующее U и среднее Uср значение напряжения, коэффициент амплитуды Ka и формы Kф;
4. построить на одном поле графики аппроксимированной функции u(t) и прямых u = U, u = Uср;
5. сравнить полученные коэффициенты кривой с аналогичными показателями идеальной синусоиды, сделать выводы.
Mu = 1 В/дел; Mt = 2 мс/дел;
Вариант 15 групповой вариант 2

1. аппроксимировать заданную графически функцию напряжения u(t) в кусочно-линейной или кусочно-нелинейной форме; <br />2. определить амплитуду Um полученной функции напряжения u(t) и мгновенное значение u(ts) в заданный момент времени ts = 1 мс; <br />3. найти численными методами следующие интегральные характеристики полученной аналитической функции u(t): действующее U и среднее Uср значение напряжения, коэффициент амплитуды Ka и формы Kф; <br />4. построить на одном поле графики аппроксимированной функции u(t) и прямых u = U, u = Uср; <br />5. сравнить полученные коэффициенты кривой с аналогичными показателями идеальной синусоиды, сделать выводы.<br /> Mu = 1 В/дел; Mt = 2 мс/дел;<br />Вариант 15 групповой вариант 2


Артикул №1101350
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 09.07.2018)
К катушке, комплекс полного сопротивления которой для первой гармоники Z1 = (6+j8) Ом, подведен ток i = [10sin(ωt+45°)+2sin3ωt] А.
Определить действующие значения тока и напряжения данной цепи, а также ее активную мощность



Артикул №1100635
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 04.07.2018)
Ток iC цепи задачи 4-42 изменяется по закону, изображенному на рис. 4.44. Определить абсолютные значения тока ia в точках а, б, в, г, д для моментов времени 0, 1, 2 с, если условия и параметры цепи те же, что и в задаче 4-42. Указать неправильный ответ.
Параметры цепи из задачи 4-42:
r=0,1 МОм;
C=10 мкФ;
U=100 В;
1. iCa = 10-3 A
2. i = 0.37·10-3 A
3. i = 0.315·10-3 A
4. i = 0.23·10-3 A
5. i = 0.62·10-3 A

Ток iC цепи задачи 4-42 изменяется по закону, изображенному на рис. 4.44. Определить абсолютные значения тока ia в точках а, б, в, г, д для моментов времени 0, 1, 2 с, если условия и параметры цепи те же, что и в задаче 4-42. Указать неправильный ответ.<br />Параметры цепи из задачи 4-42:<br /> r=0,1 МОм; <br />C=10 мкФ; <br />U=100 В;<br />1. i<sub>Ca</sub> = 10<sup>-3</sup> A<br /> 2. i<sub>Cб</sub> = 0.37·10<sup>-3</sup> A<br /> 3. i<sub>Cв</sub> = 0.315·10<sup>-3</sup> A<br />4. i<sub>Cг</sub> = 0.23·10<sup>-3</sup> A<br /> 5. i<sub>Cд</sub> = 0.62·10<sup>-3</sup> A


Артикул №1100634
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 04.07.2018)
Напряжение цепи изменяется по закону u = 200+281sinωt. Сопротивления резисторов r = 100 Ом, сопротивление индуктивных и емкостных элементов при частоте ω XL = XC = 100 Ом. Определить показания амперметров электромагнитной системы. Показание какого амперметра указано неправильно?
1. I1 = 2.82 A
2. I2 = 2 A
3. I3 = 2 A
4. I4 = 2 A.
5. I5 = 2 A

Напряжение цепи изменяется по закону u = 200+281sinωt. Сопротивления резисторов r = 100 Ом, сопротивление индуктивных и емкостных элементов при частоте ω XL = XC = 100 Ом. Определить показания амперметров электромагнитной системы. Показание какого амперметра указано неправильно? <br />1.	I1 = 2.82 A <br />2. I2 = 2 A <br />3. I3 = 2 A <br />4. I4 = 2 A. <br />5. I5 = 2 A


Артикул №1100625
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 04.07.2018)
1. Разложить периодическую несинусоидальную ЭДС источника в тригонометрический ряд Фурье. Для дальнейших расчетов ограничить число членов ряда постоянной составляющей и тремя-пятью гармониками.
2. На одном графике построить кривую исходной несинусоидальной ЭДС и кривую, полученную в результате сложения гармонических составляющих ограниченного ряда.
3. Определить погрешность в определении действующего значения ЭДС, возникающую за счет ограничения числа гармоник ряда.
4. Для каждой гармоники, включая постоянную составляющую, рассчитать токи ветвей, проверить баланс мощности.
5. Записать мгновенные значения токов ветвей в виде ряда Фурье. Построить график тока в неразветвленной части цепи (в ветви с источником).
6. Определить действующие значения токов ветвей, активную, реактивную, полную мощности цепи, а также мощность искажения.
Номер группы 13

1. Разложить периодическую несинусоидальную ЭДС источника в тригонометрический ряд Фурье. Для дальнейших расчетов ограничить число членов ряда постоянной составляющей и тремя-пятью гармониками. <br />2. На  одном  графике  построить  кривую исходной несинусоидальной ЭДС  и кривую, полученную в результате сложения гармонических составляющих ограниченного ряда. <br />3. Определить погрешность в определении действующего значения ЭДС, возникающую за счет ограничения числа гармоник ряда. <br />4. Для каждой гармоники, включая постоянную составляющую, рассчитать токи ветвей, проверить баланс мощности. <br />5. Записать мгновенные значения токов ветвей в виде ряда Фурье. Построить график тока в неразветвленной части цепи (в ветви с источником). <br />6. Определить    действующие  значения  токов  ветвей,  активную,  реактивную, полную мощности цепи, а также мощность искажения.<br /> Номер группы 13
Поисковые тэги: Разложение в ряд Фурье

Артикул №1100381
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 03.07.2018)
Расчет цепей несинусоидального тока.
На входе цепи задано периодический несинусоидальный ток и соответственно ряд Фурье.
1. Для заданной несинусоидальной функции записать ряд Фурье учитывая что f(x)=J(ωt).
2. Определить показания электродинамических приборов амперметра и вольтметра, включенных в схему.
3. Построить кривую выходного напряжения и определить его действующее значение.
Вариант 3

<b>Расчет цепей несинусоидального тока.</b><br /> На входе цепи задано периодический несинусоидальный ток и соответственно ряд Фурье. 	<br />1. Для заданной несинусоидальной функции записать ряд Фурье учитывая что f(x)=J(ωt). 	<br />2. Определить показания электродинамических приборов амперметра и вольтметра, включенных в схему. 	<br />3. Построить кривую выходного напряжения и определить его действующее значение.<br /> Вариант 3


Артикул №1100153
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 02.07.2018)
Дано:
Схема № 3
форма напряжения № 3
Im = 39,5 B
R = 4 Ом
L = 6,37·10-3 Гн
С = 398 ·10-6 Ф
К электрической цепи, схема которой показана на рис. 1.1, приложено периодическое несинусоидальное напряжение u частотой f=50 Гц. Форма этого напряжения задана в таблице №2. Параметры L, R, C известны и выбираются из таблице №3 по номеру цепи и номеру приложенного напряжения.
Требуется рассчитать ток i, протекающий в этой цепи. При расчетах ограничится тремя первыми членами ряда Фурье. Данные для расчета приведены в таблицах №2, 3 и 4.
Согласно условию задачи и таблице №4 форме напряжения позиции 3 соответствует график (рис. 1.2) и формула разложения в ряд Фурье

Дано: <br /> Схема № 3 <br /> форма напряжения № 3 <br /> Im = 39,5 B <br /> R = 4 Ом <br /> L = 6,37·10<sup>-3</sup> Гн <br /> С = 398 ·10<sup>-6</sup> Ф <br /> К электрической цепи, схема которой показана на рис. 1.1, приложено периодическое несинусоидальное напряжение u частотой f=50 Гц. Форма этого напряжения задана в таблице №2. Параметры L, R, C известны и выбираются из таблице №3 по номеру цепи и номеру приложенного напряжения. <br /> Требуется рассчитать ток i, протекающий в этой цепи. При расчетах ограничится тремя первыми членами ряда Фурье. Данные для расчета приведены в таблицах №2, 3 и 4. <br /> Согласно условию задачи и таблице №4 форме напряжения позиции 3 соответствует график (рис. 1.2) и формула разложения в ряд Фурье


Артикул №1096861
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 09.06.2018)
ЛИНЕЙНЫЕ ЦЕПИ НЕСИНУСОИДАЛЬНОГО ТОКА
Задание:
• определить закон изменения во времени величины тока i1 через индуктивный элемент; построить график i1(t) на интервале 0 ÷ 20 мс;
• определить закон изменения во времени величины напряжения uc на емкостном элементе; построить график uc(t) на интервале 0 ÷ 20 мс;
• построить амплитудно- и фазочастотный линейчатые спектры напряжения uc на емкостном элементе.
В приведённой схеме заданы следующие параметры:
e1(t)=50sin(100πt) В;
e3(t)=15+35sin(300πt) В;
R1=10 Ом;
L1=10 мГн;
С1=30 мкФ;
R2=40 Ом;
R3=20 Ом.

ЛИНЕЙНЫЕ ЦЕПИ НЕСИНУСОИДАЛЬНОГО ТОКА <br /><b>Задание: </b><br />• определить закон изменения во времени величины тока i1 через индуктивный элемент; построить график i1(t) на интервале 0 ÷ 20 мс; <br />• определить закон изменения во времени величины напряжения uc на емкостном элементе; построить график uc(t) на интервале 0 ÷ 20 мс; <br />• построить амплитудно- и фазочастотный линейчатые спектры напряжения uc на емкостном элементе. <br />В приведённой схеме заданы следующие параметры: <br />e1(t)=50sin(100πt) В; <br />e3(t)=15+35sin(300πt) В;  <br />R1=10 Ом; <br />L1=10 мГн; <br />С1=30 мкФ; <br />R2=40 Ом; <br />R3=20 Ом.


Артикул №1096859
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 09.06.2018)
Задание:
• определить закон изменения во времени величины потокосцепления ψ катушки индуктивности; построить график ψ(t) за один период входного напряжения;
• определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения.
Дано
поперечная площадь сердечника: s = 2 см2;
активное сопротивление обмотки: r = 16 Ом;
число витков обмотки: w = 1000;
максимальное значение магнитной индукции: Bm = 0,8 Тл.
Входное напряжение на катушке индуктивности изменяется по закону: u(t) = 110·sin(200t) B.

<b>Задание:</b><br /> • определить закон изменения во времени величины потокосцепления ψ катушки индуктивности; построить график ψ(t) за один период входного напряжения; <br />• определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения. <br /><b>Дано</b><br /> поперечная площадь сердечника: s = 2 см<sup>2</sup>; <br />активное сопротивление обмотки: r = 16 Ом; <br />число витков обмотки:  w = 1000; <br />максимальное значение магнитной индукции: Bm = 0,8 Тл. <br />Входное напряжение на катушке индуктивности изменяется по закону: u(t) = 110·sin(200t) B.


Артикул №1089605
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 12.04.2018)
Расчет линейных электрических цепей при несинусоидальном напряжении.
Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:
e(t)=E0+Em(1)sin(ωt)+Em(3)sin(3ωt)
Данные для расчета и схема электрической цепи такие же, как в задаче 2. Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:
E0 = Em(1)·0.5
E(3) = Em(1)·0.7
По результатам расчета построить графики изменения токов в ветвях.
Вариант 17

<b>Расчет линейных электрических цепей при несинусоидальном напряжении.</b><br /> Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону:  <br />e(t)=E<sub>0</sub>+E<sub>m(1)</sub>sin(ωt)+E<sub>m(3)</sub>sin(3ωt) <br />Данные для расчета и схема электрической цепи такие же, как в задаче 2. Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:<br />E<sub>0</sub> = E<sub>m(1)</sub>·0.5<br />E<sub>(3)</sub> = E<sub>m(1)</sub>·0.7<br />    По результатам расчета построить графики изменения токов в ветвях.<br /> Вариант 17


Артикул №1086691
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 24.05.2018)

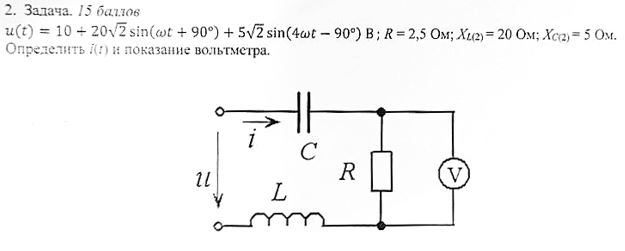

Дано: r = 20 Ом, ωL = 30 Ом, 1/ωC = 60 Ом, u(t) = 20 + 100√2sinωt+200√2sinωt
Определить i(t) и показание амперметра

Дано: r = 20 Ом, ωL = 30 Ом, 1/ωC = 60 Ом, u(t) = 20 + 100√2sinωt+200√2sinωt <br />Определить i(t) и показание амперметра


Артикул №1081266
Технические дисциплины >
  Теоретические основы электротехники (ТОЭ) >
  Цепи несинусоидального тока

(Добавлено: 21.02.2018)
Требуется:
Часть 1. Выполнить расчет электрической цепи без учета взаимной индуктивности катушек:
1.1. Определить комплексы заданных значений источников э.д.с.
1.2. Определить токи во всех ветвях схемы методом узловых потенциалов.
1.3. Определить ток во второй ветви схемы методом эквивалентного генератора.
1.4. Определить показания ваттметра, амперметра, вольтметра
1.5. Составить баланс активных и реактивных мощностей цепи.
Часть 2. Выполнить расчет электрической цепи с учетом взаимной индуктивности катушек:
2.1. Разомкнув ветвь с источником тока определить токи во всех ветвях схемы
2.2. Приняв потенциал одной из точек схемы равным нулю, определить комплексные значения потенциалов для всех точек схемы
2.3. Построить потенциальную (топографическую) диаграмму, совмещенную с векторной диаграммой токов.

Требуется: <br /> Часть 1. Выполнить расчет электрической цепи без учета взаимной индуктивности катушек:  <br /> 1.1. Определить комплексы заданных значений источников э.д.с. <br /> 1.2. Определить токи во всех ветвях схемы методом узловых потенциалов. <br /> 1.3. Определить ток во второй ветви схемы методом эквивалентного генератора. <br /> 1.4. Определить показания ваттметра, амперметра, вольтметра <br /> 1.5. Составить баланс активных и реактивных мощностей цепи. <br /> Часть 2. Выполнить расчет электрической цепи с учетом взаимной индуктивности катушек: <br /> 2.1. Разомкнув ветвь с источником тока определить токи во всех ветвях схемы <br /> 2.2. Приняв потенциал одной из точек схемы равным нулю, определить комплексные значения потенциалов для всех точек схемы <br /> 2.3. Построить потенциальную (топографическую) диаграмму, совмещенную с векторной диаграммой токов.
Поисковые тэги: Метод эквивалентного генератора (МЭГ), Баланс мощностей, Векторная (топографическая) диаграмма, Потенциальная диаграмма, Метод узловых потенциалов (напряжений; МУП), Индуктивная связь (магнитно-связанные катушки)
