Название или условие:
На рисунке приведена схема трехфазной цепи, Uл = 200 В, ZAB = ZBC = ZCA = 110ej90° Ом.
Ток ICA равен….А.

Описание:
Подробное решение в WORD

Поисковые тэги: Соединение "треугольник"

Изображение предварительного просмотра:

На рисунке приведена схема трехфазной цепи, Uл = 200 В, Z<sub>AB</sub> = Z<sub>BC</sub> = Z<sub>CA</sub> = 110e<sup>j90°</sup> Ом.  <br />Ток <u>I</u><sub>CA</sub> равен….А.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Вариант 24
Задача 3

На вход трехфазной цепи (рис. 7.38) поданы линейные напряжения Uab = Ubc = Uca = Uл = 127 В. Сопротивления фаз: R1 = R2 = R3; XC1 = XC2 = XC3. Определить напряжение UB0 между точками B и 0 при нормальной работе схемы и после обрыва фазы С.

Uсети = 380 В
Za = 3+j4 Ом
Zb = 4-j3 Ом
Zc =10+ j10 Ом.
Найти Uл, Uф, Iл, Iф, In, P, Q, S
Построить векторную диаграмму.
Решить методом комплексных чисел.

Трехфазные цепи
Найти показания приборов до и после замыкания ключа. Построить векторные диаграммы токов и напряжений
Дано: UЛ=380 B
R=XL=XC=200 Ом

Определить ток фазы С
Несимметричная нагрузка включена по схеме «четырехпроводная звезда». Определите показания вольтметра V2, если V1 = 127 В.
Приемник соединен звездой «Y»
Uл = 220 В Za = Zb = Zc = 4-j3 Ом
Определить токи и напряжения приемника U-? I-? при коротком замыкании фазы С. Только по векторной диаграмме!
R = XL = XC = 100 Ом
Uл = 380 В
Найти показания приборов и построить векторные диаграммы до и после размыкания ключа

Индивидуальная самостоятельная работа №4
Тема: Расчёт трехфазной цепи

Задание

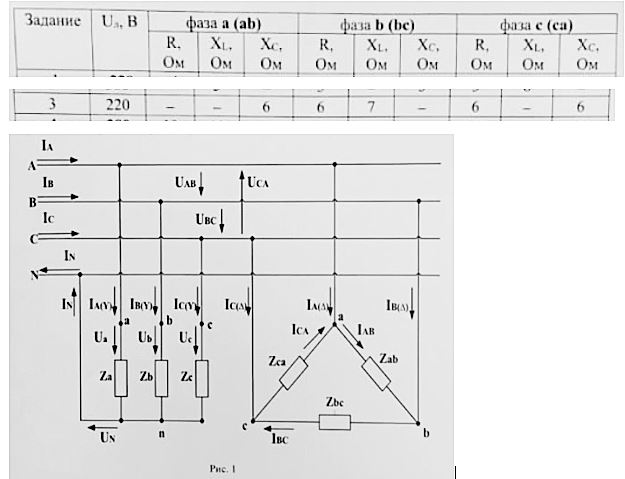

В соответствии с исходными данными выполнить расчёт трехфазной цепи, питающей две группы потребителей (с несимметричной нагрузкой фаз), одна из которых соединена звездой, другая – треугольником, а именно:
